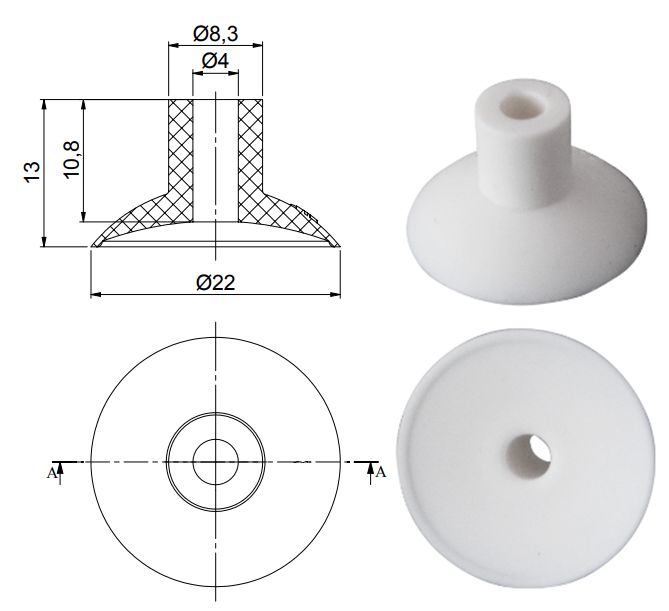

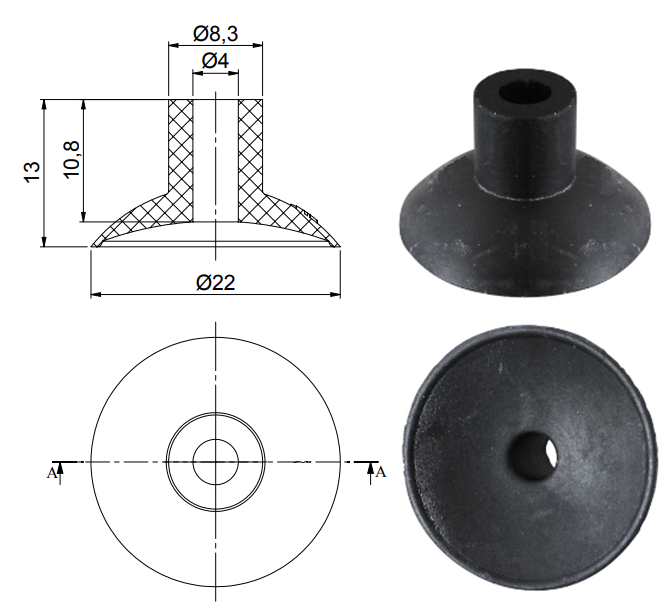

Y 22 13

• Tamanho (mm): 22
• Peso (gr): 1,09
• Raio Min. de curvatura (mm): 25
• Altura na sucção a vácuo (mm): 11

• Ventosas com perfíl raiado, especialmente estruturada para força de retenção máxima onde necessita maior força lateral de elevação do objeto para alcançar boa precisão e levantamento seguro em altas acelerações com superfícies planas, especialmente superfícies curvas. Possui uma capacidade de força significativamente aumentada para o manuseio de peças com superfícies oleosas e superfícies convexas.

  IMPORTANTE: Ventosa Y22-13 Mudras possui perfeito intercambiamento nos modelos de Ventosa 012210A | 012210S | 082210A | 082210S | Uso Genérico.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 317

Movimentação Vertical (gr): 158

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (gr): 961

Movimentação Vertical (gr): 480

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (kg): 1,44

Movimentação Vertical (gr): 721

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
