Proteção sanfonada SERIE ISO 6431 / ISO 15552

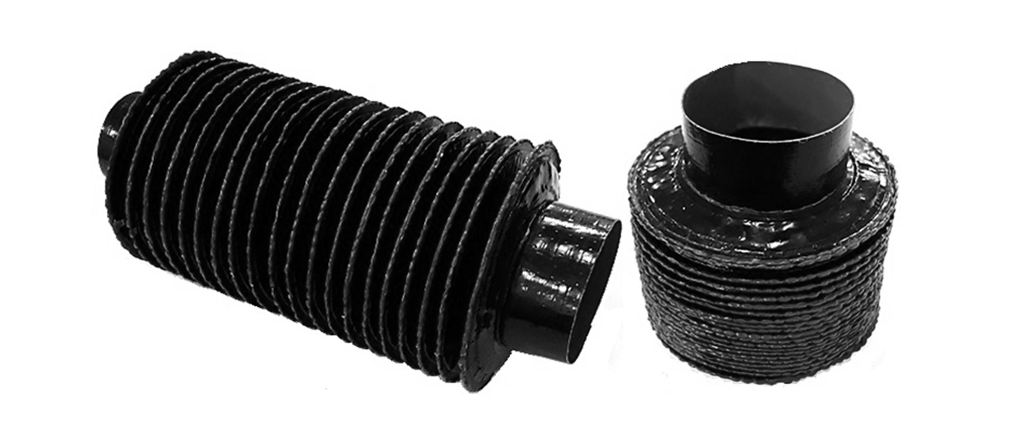

Modelo de fabricação exclusiva e padronizado para aplicações em atuadores pneumáticos ISO 6431 | 15552, com perfeito intercambiamento e alto indice de repetição.

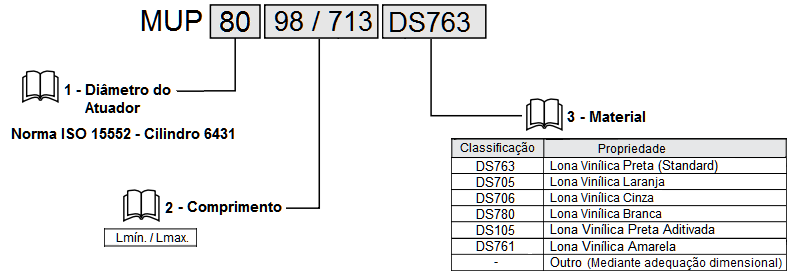

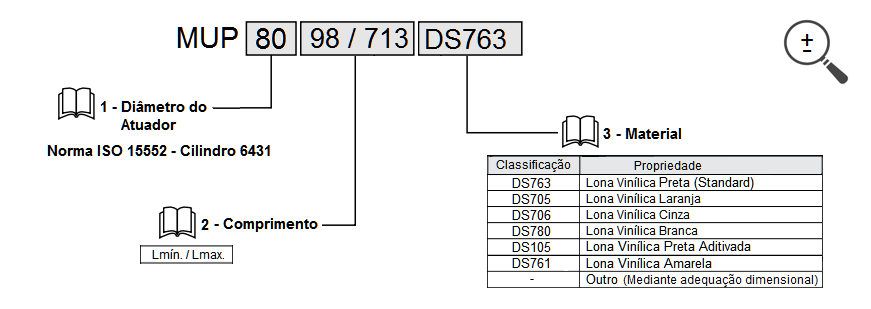

1 - DIAMETRO DO ATUADOR PNEUMATICO


CIndique o modelo MUP = ISO correspondente; para melhor entendimento a dimensão D2 = ØHaste.

Nota: Aplicável mediante Norma NR12 onde existe movimentação e necessária p/ ambientes onde existe alto indice de contaminação por Pó (Até Abrasivos), agentes lubrificantes e/ou químicos, pequenos detritos que possam agredir e/ou danificar a integridade das hastes e vedações dos atuadores.

2 - COMPRIMENTO

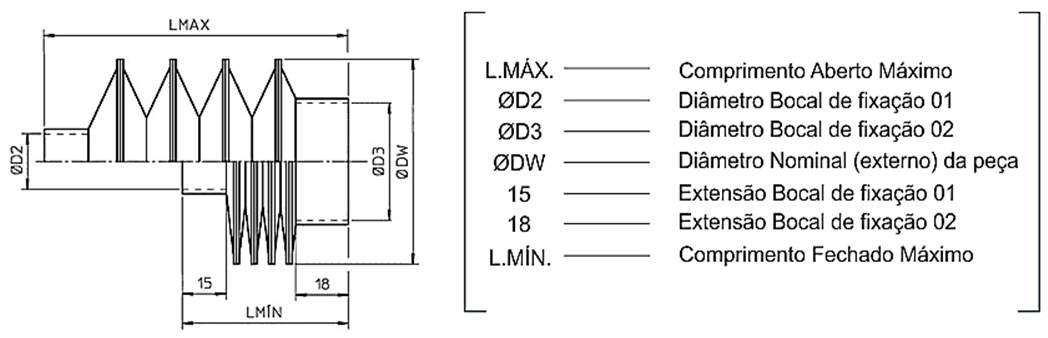

Conforme o exemplo no croquis anaixo, verifique qual o dimensional Mínima (recolhida) e Máxima (estendida) para cada curso do atuador correspondente.

3 - MATERIAL

Consulte Ficha Técnica de Materiais:

Verifique quais os principais agentes agressivos que terão contato direto e indireto com a proteção; As condições gerais em que a proteção será submetida é fundamental para a escolha do material mais adequado. Na dúvida entre em contato com nossos consultores para auxílio de material.

IMPORTANTE: Para o perfeito intercambiamento da proteção sanfonada Mudras Série ISO deve-se prever o prolongamento da haste proporcionalmente ao curso de será utilizado. Caso necessite da definição do prolongamento necessário, subtraia 18mm da medida (Lmin.) indicada para cada curso correspondente na tabela Mudras Série ISO.

                                         EX.: Curso do Atuador 401/500

>>>>>>>>>>>   18mm - 88mm (Lmin.) = 70mm (medida correspondente ao prolongamento da Haste)   <<<<<<<<<<<
