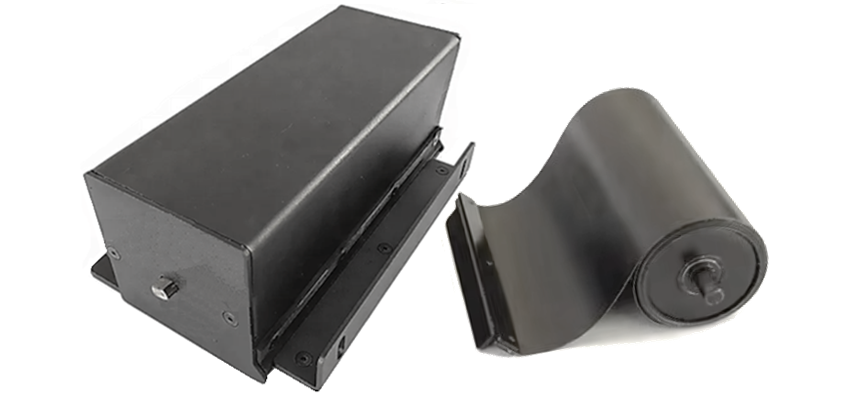

Modelos em Rolo Cortina de conceito aberto para uso genérico e fabricados em diversos materiais sob encomenda para uma adequação ou substituição com perfeito intercambiamento.

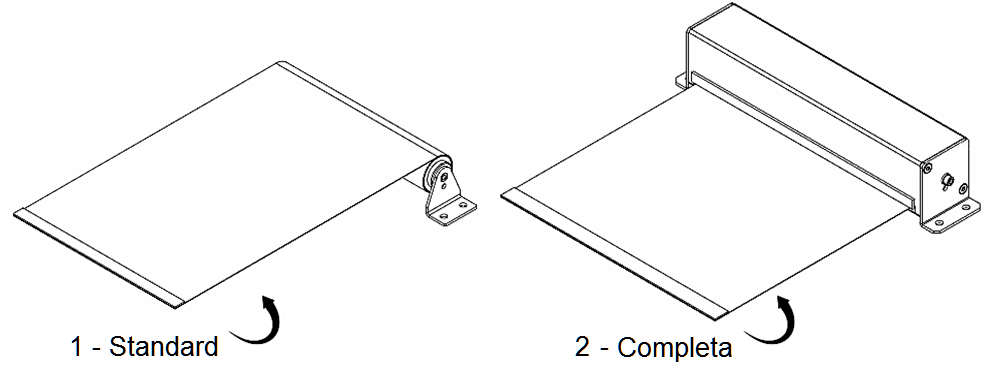

1 - TIPO
De acordo com os tipos apresentados abaixo, assinale qual o mais adequado para sua aplicação ou intercambiamento numa possível substituição.
1. Rolo Cortina Standard (S/ Caixa).
2. Rolo Cortina Completo (c/ Caixa Protetiva).

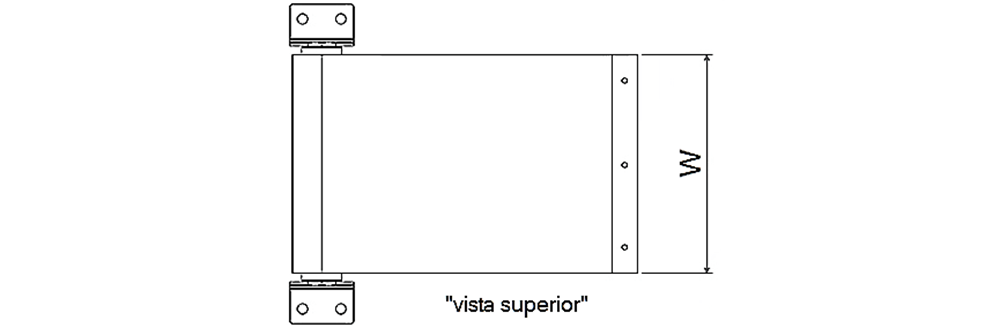

2 - DIMENSÕES
Efetue a coleta dimensional (W) da proteção conforme indicado, seja no tipo existente no equipamento ou necessidade de uma adequação; para o desenvolvimento, deve-se levar em consideração as concordâncias dimensionais, padronização dos rolos e fixações.

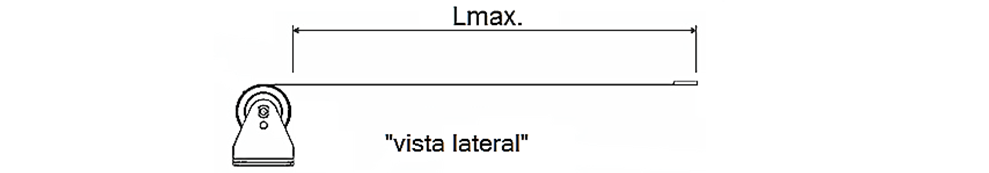

3 - COMPRIMENTO
Conforme o exemplo no croquis anaixo, efetue a coleta dimensional Máxima (estendida) e informe onde se pede. Para uma customização ou desenvolvimento, levar em consideração as possíveis interferências no trajeto.

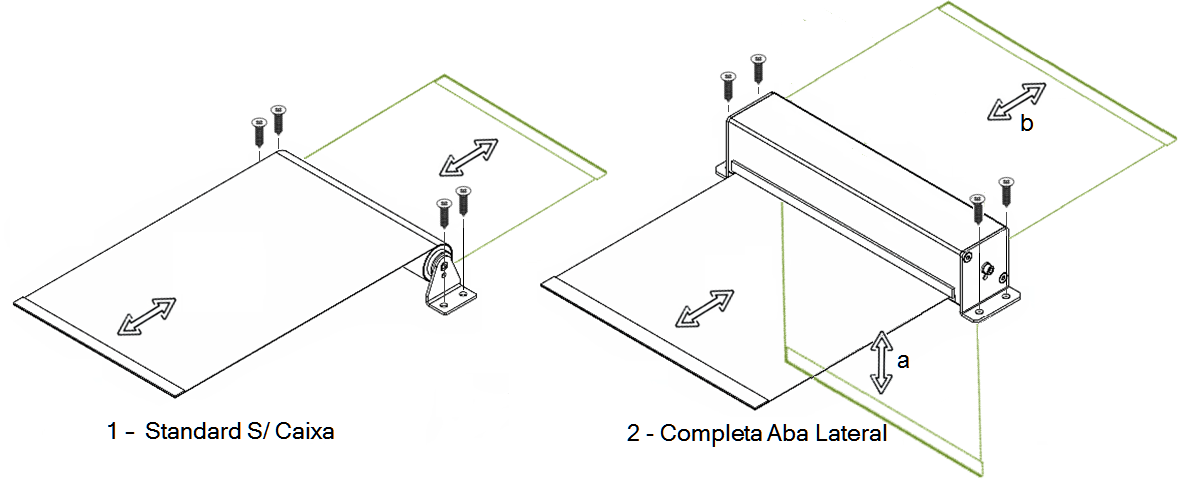

4 - MONTAGEM
1. Standard s/ Caixa.
2. Completa c/ Caixa Protetiva e abas laterais.

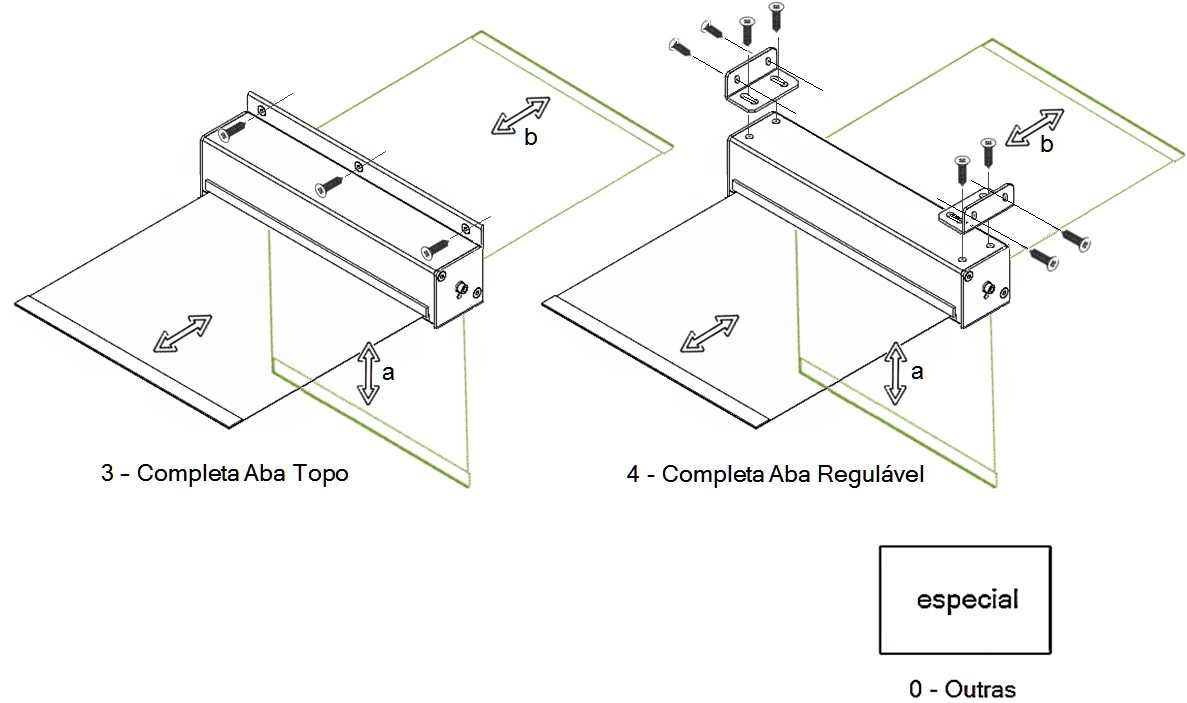

3. Completa c/ Caixa Protetiva e aba de topo.
4. Completa c/ Caixa Protetiva e abas reguláveis.
0. Outras (customização).

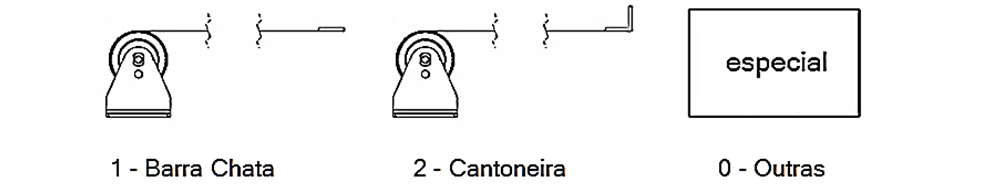

5 - MODO DE FIXAÇÃO
Selecione a melhor opção de fixação na extremidade da manta protetiva:
1. Fixação c/ barra chata (posição reta) p/ furação de acordo com a necessidade.
2. Fixação c/ barra cantoneira (posição topo) p/ furação de acordo com a necessidade.
0. Outras (Fixação customizada).
6 - MATERIAL
Consulte Ficha Técnica de Materiais:
Verifique quais os principais agentes agressivos que terão contato direto e indireto com a proteção; As condições gerais em que a proteção será submetida é fundamental para a escolha do material mais adequado. Na dúvida entre em contato com nossos consultores para auxílio de material.
Manual do utilizador - Manual do usuário simplificado
Os Manuais disponíveis são documentos que detalham os componentes utilizados em um produto, as suas principais características, efeitos a exposição, bem como seus cuidados relacionados a manutanções preventivas para evitar desgastes prematuros e o perfeito funcionamento
do sistema mecânico, preservando na vida útil do equipamento de proteção.
IMPORTANTE - Este Manual do utilizador está diretamente relacionados com Série RC Tipo 2 Montagem "0". Não se aplicam aos modelos comerciais c/ Montagens 2, 3 e 4 deste catálogo,
nesses casos a manutenção, troca de peças ou partes e ou conserto devem ser efetuadas por um técnico especializado Mudras.
Para obter mais informações, Ligue para (11) 2095-4422 | (11) 996 195 290.

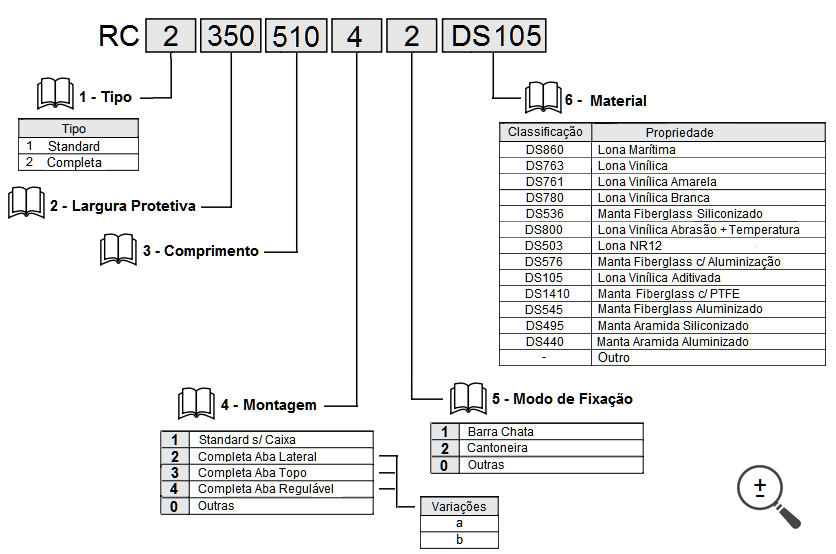

MONTE SEU CÓDIGO
De acordo com as informações do manual técnico informe sua necessidade nos campos definidos para receber uma cotação por e-mail.
