Proteção sanfonada SERIE DT

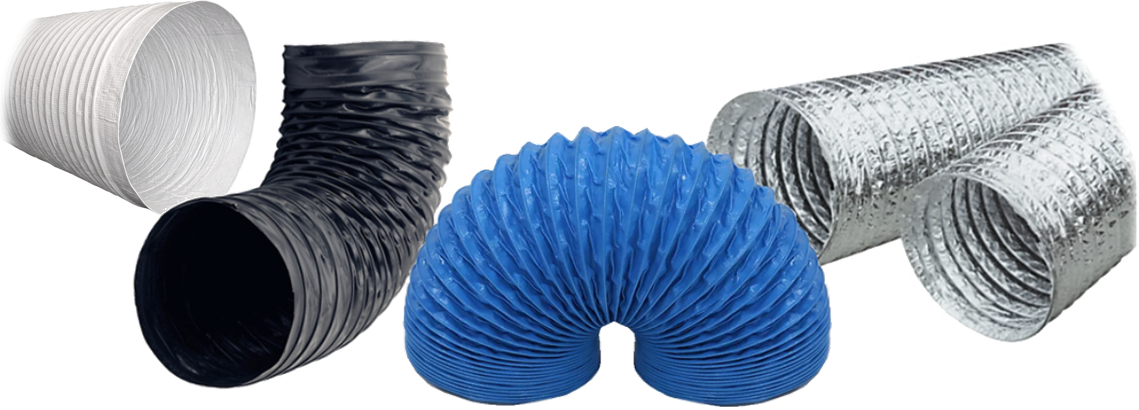

Dutos, Juntas, Trombas ou Mangotes flexíveis de conceito aberto para uso em geral na industria e fabricadas com finalidade de ligação angular, lateral ou axial de compressão para uma adequação eficiente.

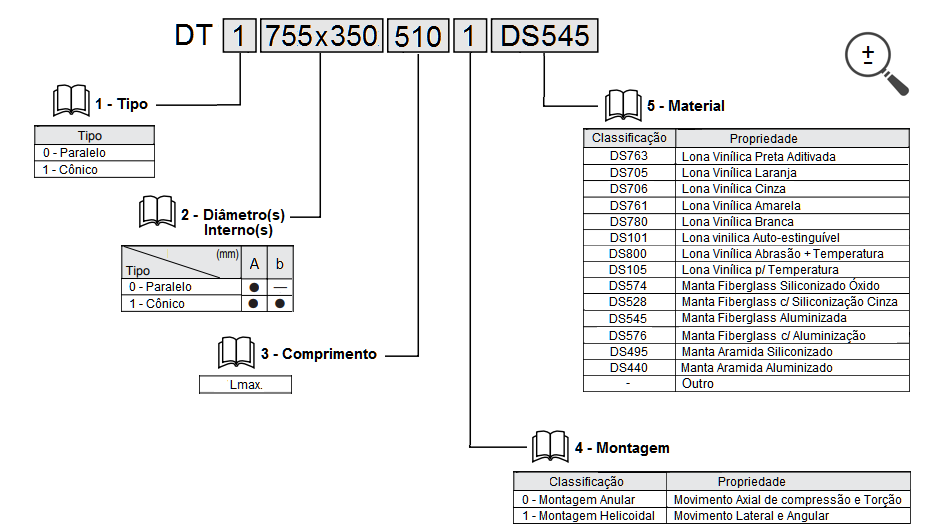

Solicite seu Orçamento:

1 - TIPO

Selecione o TIPO necessário sempre observando as duas extremidades de fixação e possíveis interferências relacionadas ao perfeito intercambiamento do produto.

0. Duto Flexível PARALELO.

1. Duto Flexível CÔNICO.

2 - DIÂMETRO(S) INTERNO(S)

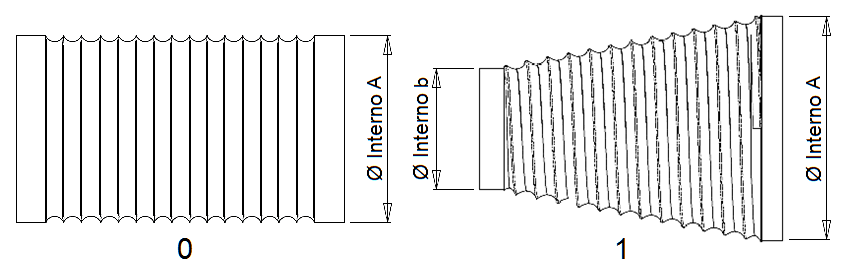

Conforme o exemplo no croquis abaixo, efetue a coleta dimensional das extremidades e informe onde se pede. A Fabricação c/ punhos para fixação de abraçadeiras permite a ancoragem simples e com maior agilidade numa eventual substituição.

3 - COMPRIMENTO

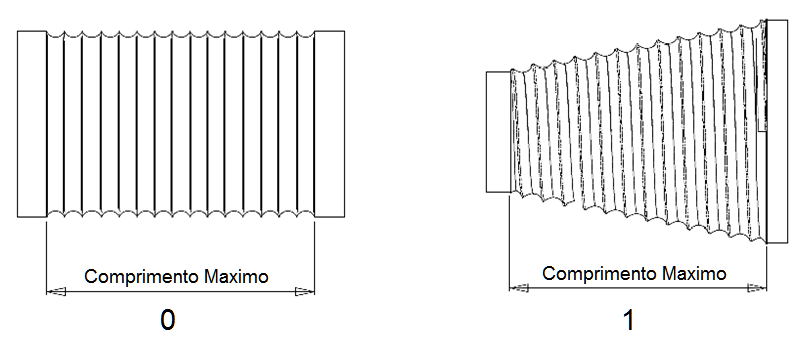

Conforme o exemplo no croquis abaixo, efetue a coleta dimensional Máxima (estendida) levando em consideração possíveis desvios e movimentos permitidos; informe onde se pede. Na opção "Anular", nossos consultores poderão calcular a melhor concordância dimensional em escala do Movimento Axial de Compressão.

4 - MONTAGEM

0. Montagem "Anular": Permite Movimento Axial de compressão e Torção.

1. Montagem "Helicoidal": Permite Movimento Lateral e Angular.

5 - MATERIAL

Consulte Ficha Técnica de Materiais:

Verifique quais os principais agentes agressivos que terão contato direto e indireto com a proteção; As condições gerais em que o Duto Flexível será submetido é fundamental para a escolha do material mais adequado. Na dúvida entre em contato com nossos consultores para auxílio de material.

Isenção de responsabilidade: as Proteções Sanfonadas SERIE DT Mudras possuem tolerância dimensional geral de ± 5mm (relacionadas ao Diâmetro). A depender de grandes dimensões podem chegar a ± 10mm. Ainda, os comprimentos podem chegar a +10% do pré-estabelecido por adequação técnica na concordância dimensional, por tratar-se de material de uso específico.
