Proteção sanfonada SERIE PS

Modelos de conceito aberto para uso genérico e fabricadas 100% sob encomenda para uma adequação ou substituição rápida e eficiente.

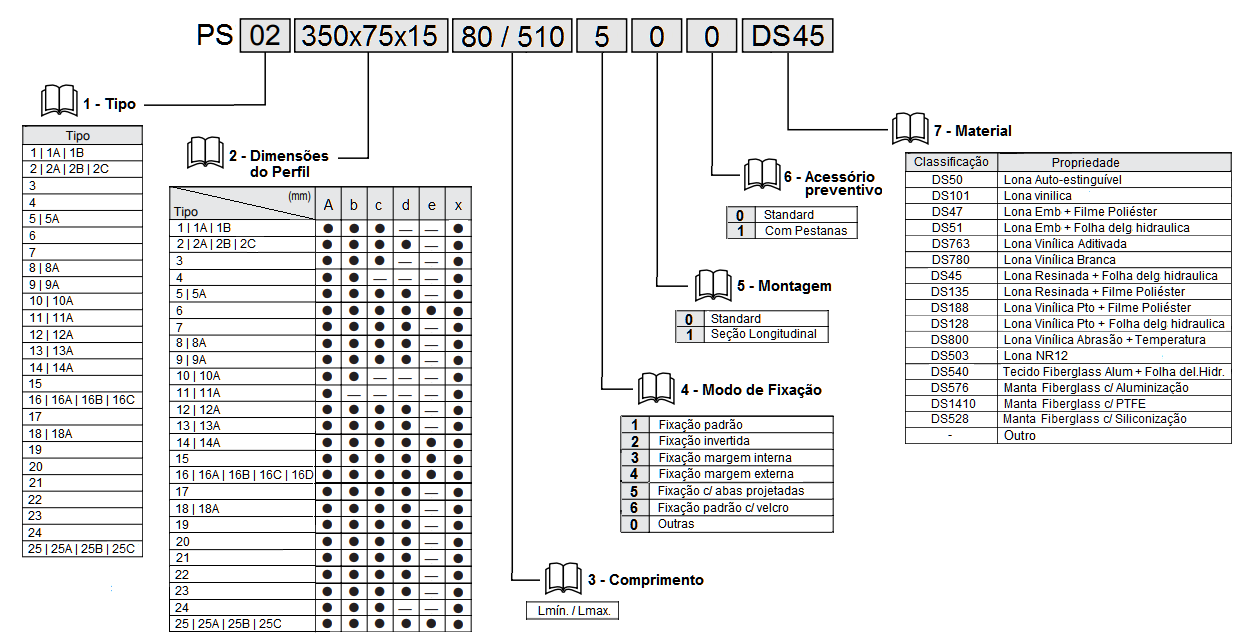

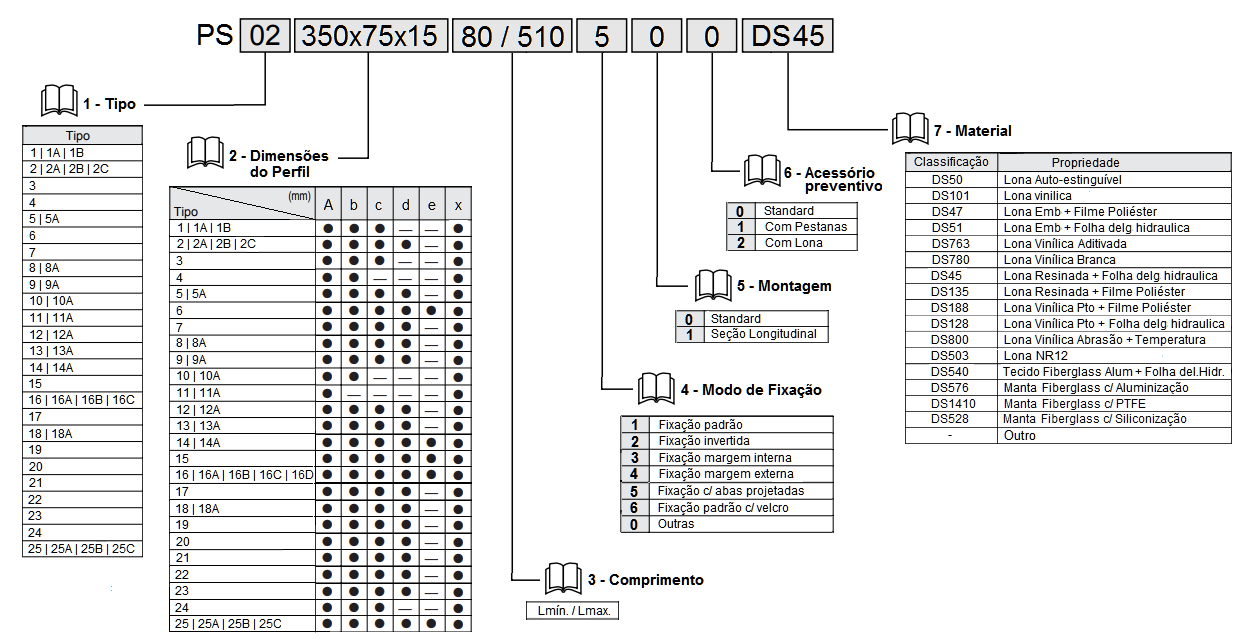

1 - TIPO

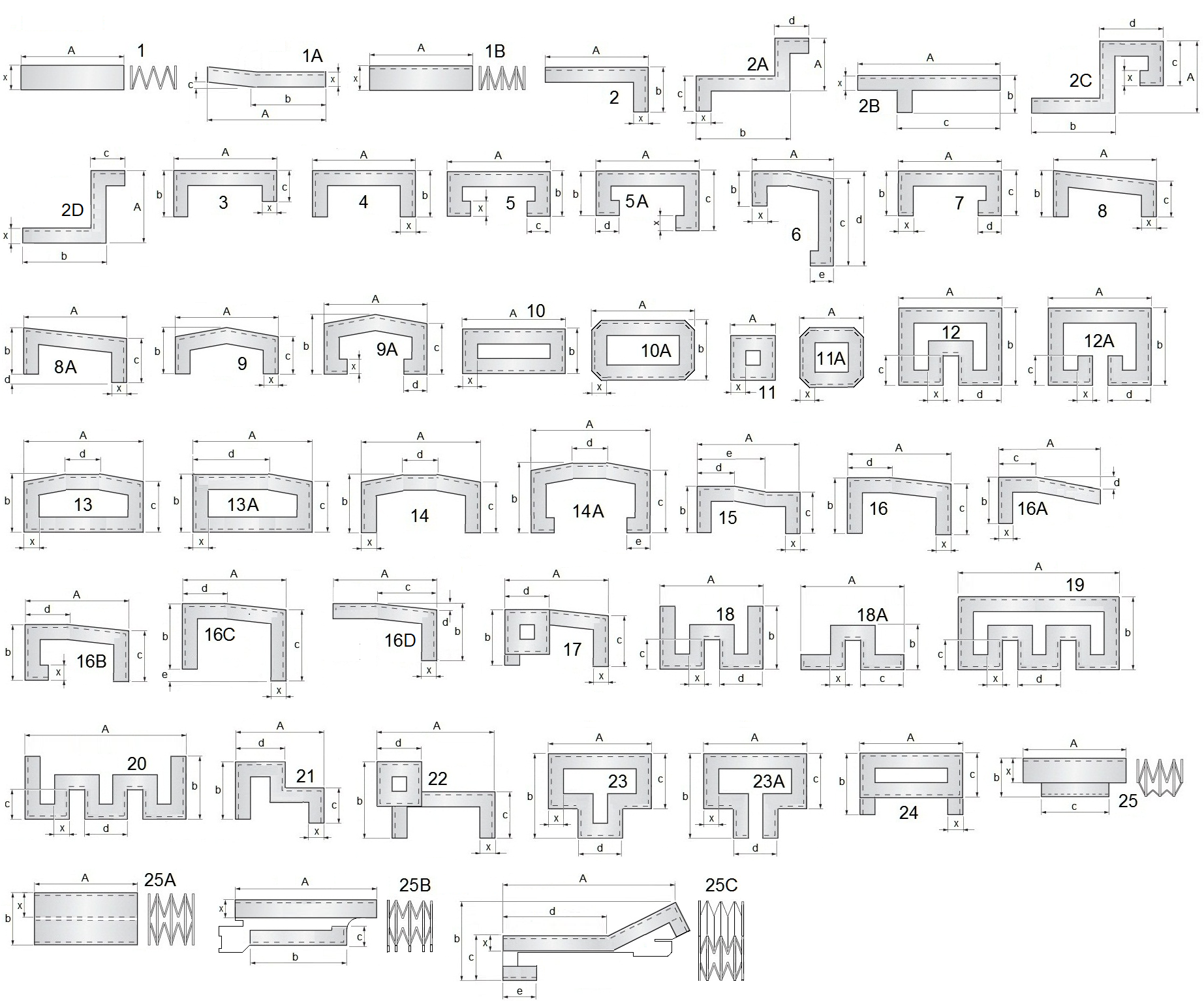

De acordo com os tipos de perfís apresentados abaixo, assinale qual o tipo mais adequado para sua aplicação ou intercambiamento numa possível substituição.

• Importante: Caso não identifique sua necessidade nos tipos abaixo entre em contato com a Mudras; o desenho, amostra ou croquis da proteção sanfonada deverá ser disponibilizado para avaliação prévia.

2 - DIMENSÕES

Efetue a coleta dimensional da proteção sanfonada conforme indicado, seja no tipo existente no equipamento ou necessidade de uma adequação; para o desenvolvimento, deve-se levar em consideração as concordâncias dimensionais, folgas necessárias e possíveis interferências.

Na dúvida, solicite ajuda de um consultor da Mudras entrando em contato conosco.

3 - COMPRIMENTO

Conforme o exemplo no croquis anaixo, efetue a coleta dimensional Mínima (recolhida) e Máxima (estendida) e informe onde se pede. Para uma customização ou desenvolvimento, levar em consideração as possíveis interferências no trajeto.

Na dúvida, nossos consultores poderão calcular a melhor concordância dimensional para o perfeito intercambiamento.

4 - MODO DE FIXAÇÃO

1. Standard: Limita a primeira dobra para montagem de fixação padrão.

2. Permite a extensão total da primeira dobra para montagem interna ou embutida.

3. Possibilita fixação lateral e na margem interna ou na dimensão menor dos flanges.

4. Possibilita fixação lateral e na margem externa ou na dimensão maior dos flanges.

5. Permite a extensão total da primeira dobra para montagem externa ou seja, acima da altura dos foles (aba projetada).

6. Flanges da sanfona fabricados com velcro para fixação no no flange metálico que será ancorado no equipamento; permite inspeção rápida e simplificada dos componentes da maquina (preferencialmente ambiente seco).

7. Flanges de fim de curso fabricada fechada que será ancorado na extremidade do equipamento; permite acabamento simplificado no maquinário.

0. Outras: Indique outras quando nenhuma das opções atender a necessidade ou o intercambiamento.

Nota: Indique a forma de fixação das "duas" extremidades; caso indique "outras", neste caso, um croquis deverá ser encaminhado para avaliação prévia.

5 - MONTAGEM

0. Standard: Conforme os exemplos abaixo, a fabricação da proteção sanfonada é padronizada.

1. Seccionada: Fabricação pode ser com abertura no sentido longitudinal para facilitar a instalação e / ou inspeção. Neste caso será feita instalação dos velcros nas extremidades do corte longitudinal.

Nota: Sempre confirmar a concordância dimensional e tipos disponíveis de materia prima que acatam a modalidade; A NR12 não especifica ou proíbe esta opção assim, fica a critério e avaliação das exigencias da equipe de segurança do trabalho de cada empresa antes da aquisição desta opção.

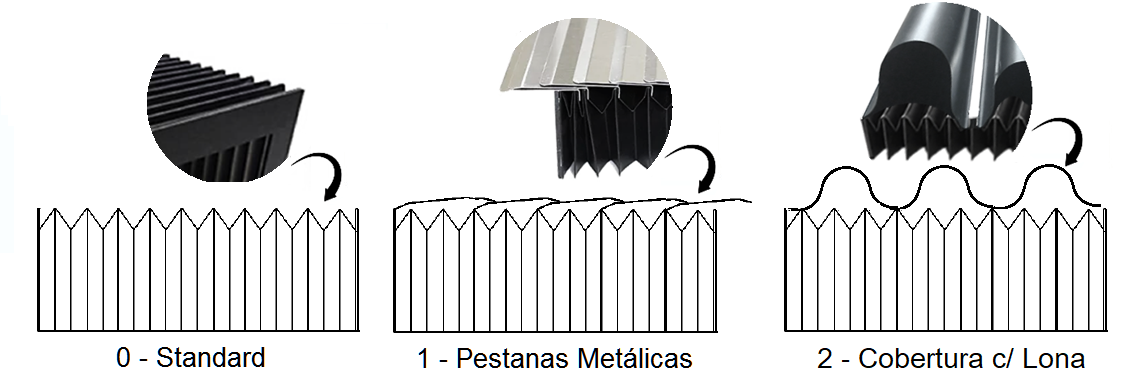

6 - ACESSÓRIO PREVENTIVO

0. Standard: Conforme os exemplos abaixo, a fabricação da proteção sanfonada é padronizada.

1. Pestanas: Fabricação pode ser com pestanas metálicas. Neste caso proporcionará total resistência a investidas diretas e indiretas de cavaco entre outros agentes externos.

Nota: As proteções sanfonadas podem ser aplicadas em condições adversas, desde uma necessidade NR12 até contato com poeira, agente lubrificante, quimico e corrosivo, diferentes temperaturas, respingos ou fagulhas de solda, etc. Entretanto, quando houver acúmulo por depósito ou investidas de cavaco ou limalha será necessário a instalação de pestanas para bloquear estes agentes.

7 - MATERIAL

Consulte Ficha Técnica de Materiais:

Verifique quais os principais agentes agressivos que terão contato direto e indireto com a proteção; As condições gerais em que a proteção será submetida é fundamental para a escolha do material mais adequado. Na dúvida entre em contato com nossos consultores para auxílio de material.
