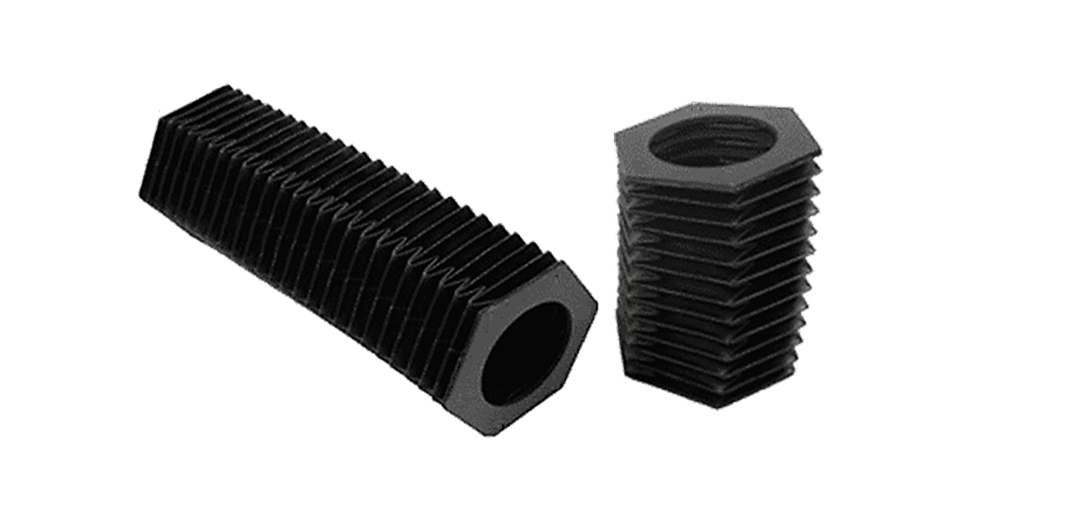

Proteção sanfonada SERIE PP

Modelo fabricado com acabamento fino por meio de dobra técnica, tecnologia em materiais para áreas mais restritas de movimentos rápidos e precisos.

Solicite seu Orçamento:

1 - TIPO

De acordo com os tipos de perfís apresentados abaixo, assinale qual o tipo mais adequado para sua aplicação ou intercambiamento numa possível substituição.

• Importante: Caso não identifique sua necessidade nos tipos abaixo entre em contato com a Mudras; o desenho, amostra ou croquis da proteção sanfonada deverá ser disponibilizado para avaliação prévia.

2 - DIMENSÕES

Efetue a coleta dimensional da proteção sanfonada conforme indicado, seja no tipo existente no equipamento ou necessidade de uma adequação; para o desenvolvimento, deve-se levar em consideração as concordâncias dimensionais, folgas necessárias e possíveis interferências.

Na dúvida, solicite ajuda de um consultor da Mudras entrando em contato conosco.

3 - COMPRIMENTO

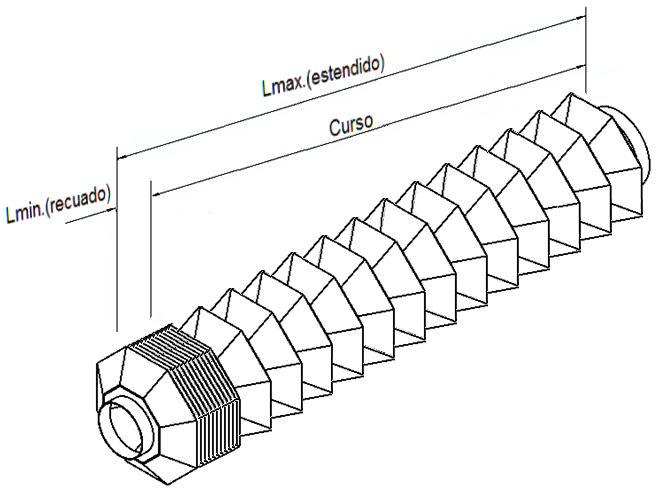

Conforme o exemplo no croquis abaixo, efetue a coleta dimensional Mínima (recolhida) e Máxima (estendida) se necessário utilizar a tabela dimensional na previsão da concordância dimensional relacionada ao curso efetivo do equipamento. Para um desenvolvimento específico a medida denominada "X" poderá ser customizada, entretanto,  levar em consideração as possíveis interferências no trajeto.

Na dúvida, nossos consultores poderão calcular pontualmente a melhor concordância dimensional e auxiliar no perfeito intercambiamento.

• Nota: As dimensões contidas na tabela dimensional levam em consideração o MODO DE FIXAÇÃO 3. <Possibilitando fixação por flanges e nas duas extremidades.>; nos casos 1., 2., 4. e 0 deve-se somar o comprimento das extremidades ao Lmín.|Lmáx. correspondente.

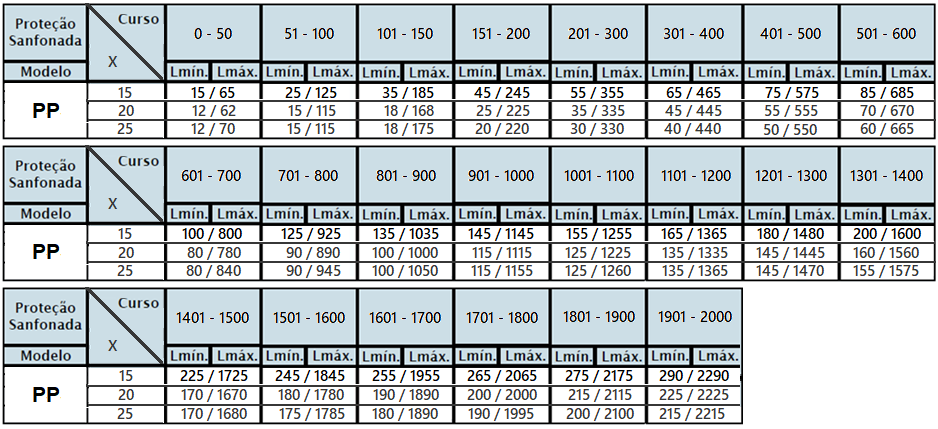

IMPORTANTE: As informações da tabela acima são calculadas no material Standard DS45 e DS51.
Para uma customização, levar em consideração as possíveis interferências no trajeto.
Na dúvida, nossos consultores poderão calcular a melhor concordância dimensional para o perfeito intercambiamento.

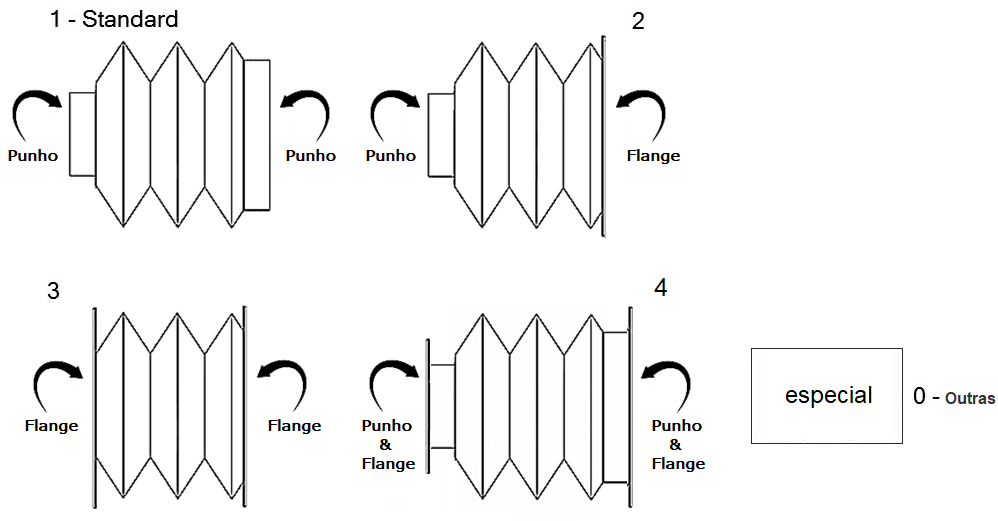

4 - MODO DE FIXAÇÃO

1. Standard: Fabricação c/ punhos para fixação de abraçadeiras nas duas extremidades.

2. Permite a fixação de abraçadeira no punho em uma das extremidades e flange de fixação na outra extremidade.

3. Possibilita fixação por flanges nas duas extremidades.

4. Possibilita fixação por flanges nas duas extremidades c/ folga adicional para possíveis interferências.

0. Outras: Indique outras quando nenhuma das opções atender a necessidade ou o intercambiamento.

Nota: Indique a forma de fixação das "duas" extremidades; caso indique "outras", neste caso encaminhar croquis para avaliação prévia.

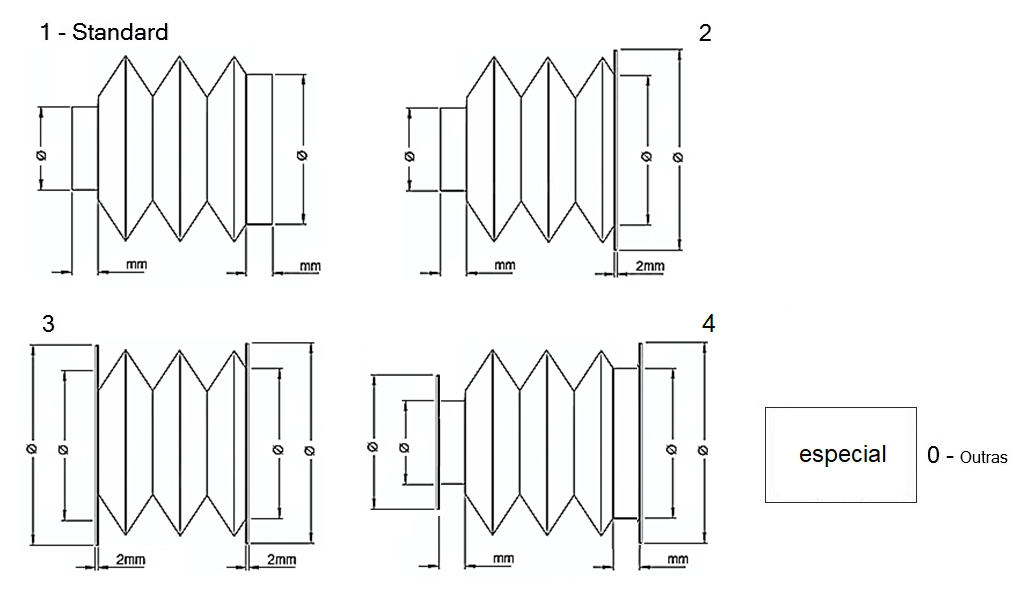

5 - DIMENSÕES DE FIXAÇÃO

1. Standard: Informar os diâmetros e comprimentos dos punhos respectivamente para acomodação das abraçadeiras.

2. Informar o diâmetro e comprimento do punho para acomodação de abraçadeira e, dimensional do flange para ancoragem na extremidade oposta.

3. Informar o dimensional dos flanges p/ ancoragem nas duas extremidades.

4. Informar o dimensional dos flanges p/ ancoragem e na altura do punho levando em consideração a folga adicional para possíveis interferências, nas duas extremidades.

0. Outras: Indique outras quando nenhuma das opções atender a necessidade ou o intercambiamento.

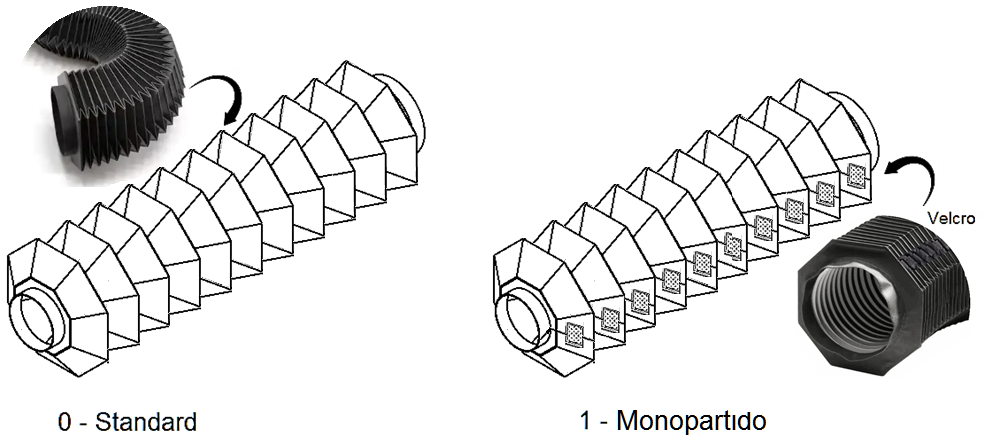

6 - MONTAGEM

0. Standard: Conforme os exemplos abaixo, a fabricação da proteção sanfonada é padronizada.

1. Seccionada: Fabricação pode ser com abertura no sentido longitudinal para facilitar a instalação e / ou inspeção. Neste caso será feita instalação dos velcros nas extremidades do corte longitudinal.

Nota: Sempre confirmar a concordância dimensional e tipos disponíveis de materia prima que acatam a modalidade; A NR12 não especifica ou proíbe esta opção assim, fica a critério e avaliação das exigencias da equipe de segurança do trabalho de cada empresa antes da aquisição desta opção.

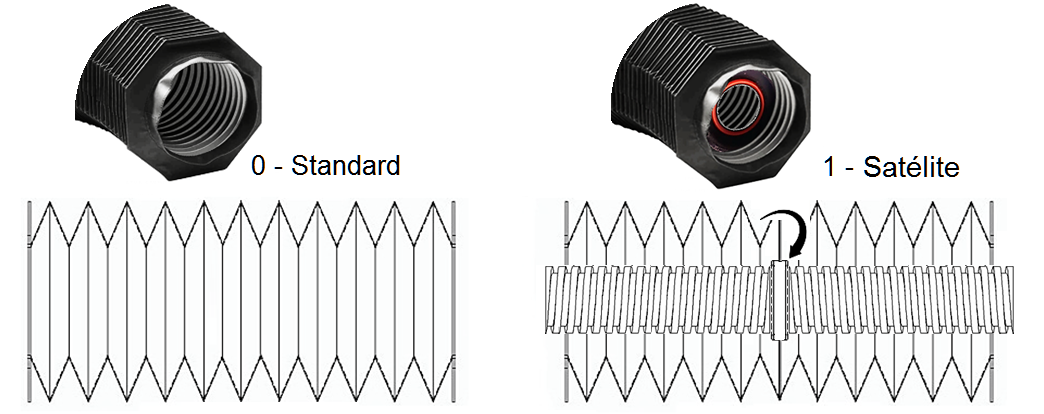

7 - ACESSÓRIO PREVENTIVO

0. Standard: Conforme os exemplos abaixo, a fabricação da proteção sanfonada é padronizada.

1. Satélites: Fabricação pode ser com satéliotes giratórios. Neste caso proporcionará total resistência ao contato direto com o fuso.

Nota: As proteções sanfonadas podem ser aplicadas em condições adversas, desde uma necessidade NR12 até contato com fusos, cremalheiras, etc. Entretanto, nestes casos os satélites aumentam significativamente a vida útil das sanfonas evitando o rompimento precoce por enrosco ou desgaste.

8 - MATERIAL

Consulte Ficha Técnica de Materiais:

Verifique quais os principais agentes agressivos que terão contato direto e indireto com a proteção; As condições gerais em que a proteção será submetida é fundamental para a escolha do material mais adequado. Na dúvida entre em contato com nossos consultores para auxílio de material.

Isenção de responsabilidade: as Proteções Sanfonadas Mudras possuem tolerância dimensional geral de ± 5mm (relacionadas ao perfil). A depender de grandes dimensões podem chegar a ± 10mm. Ainda, os comprimentos podem chegar a +10% do pré-estabelecido por adequação técnica na concordância dimensional, por tratar-se de material de uso específico.
