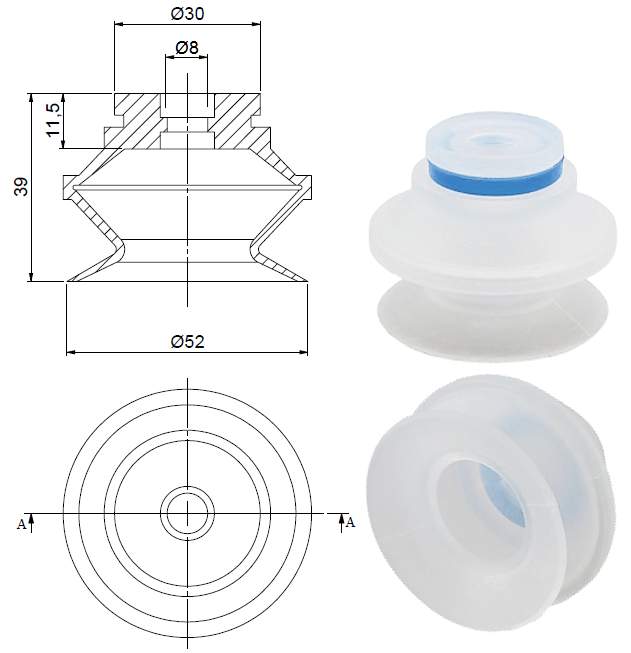

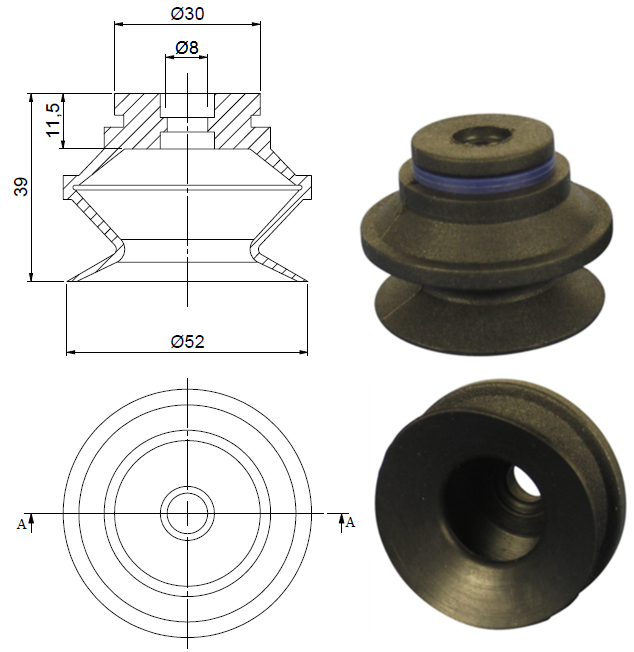

S 52 39

• Tamanho (mm): 52
• Peso (gr): 22
• Raio Min. de curvatura (mm): 46
• Altura na sucção a vácuo s/ conexão (mm): 23,5

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.
•
  IMPORTANTE: Ventosa S52-39 Mudras possui substituição recomendada para os modelos de Ventosa Tipo VSAB50 | VB50-WS | B50 | B50.21 | B50-2.21 | GSV BOS 50 | VCR-B50P.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (Kg): 1,79

Movimentação Vertical (gr): 893

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 5,37

Movimentação Vertical (Kg): 2,68

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 8,02

Movimentação Vertical (Kg): 4,01

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
