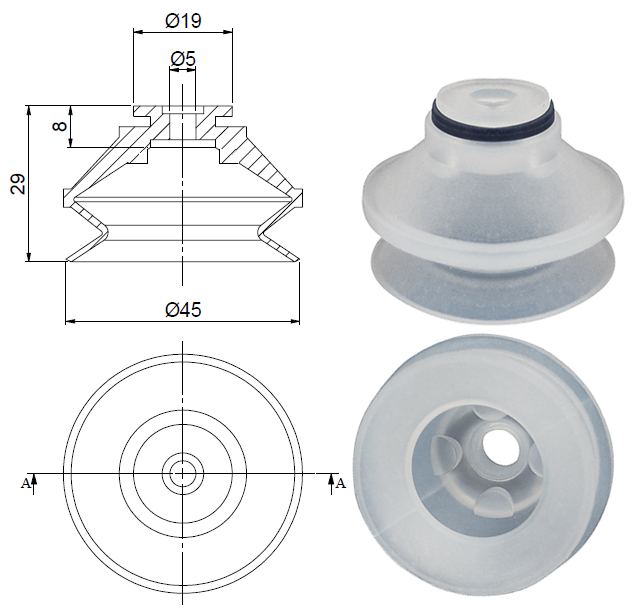

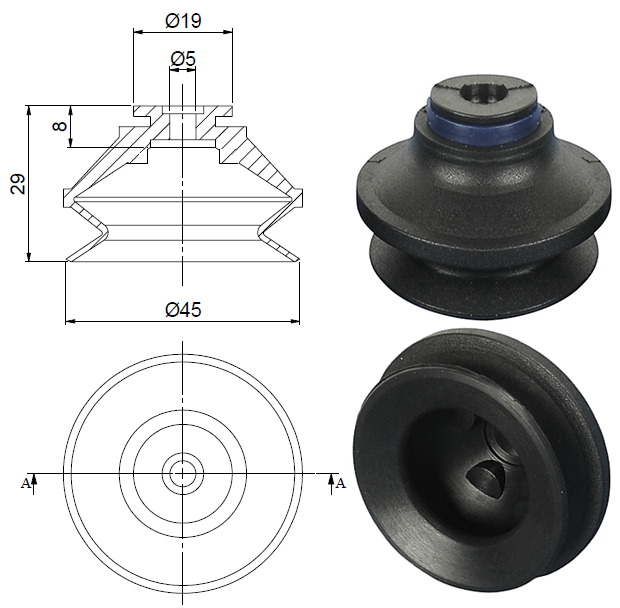

S 45 29

• Tamanho (mm): 45
• Peso (gr): 9,97
• Raio Min. de curvatura (mm): 34
• Altura na sucção a vácuo s/ conexão (mm): 18

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S45-29 Mudras permite substituição para os modelos de ventosas VSAB40 | VB40-WS | B40 | VSAB40 |  B40.21 | GSV BOS 40 | VCR-B40P.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (kg): 1,16

Movimentação Vertical (gr): 580

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (kg): 3,5

Movimentação Vertical (kg): 1,75

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 5,25

Movimentação Vertical (kg): 2,62

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
