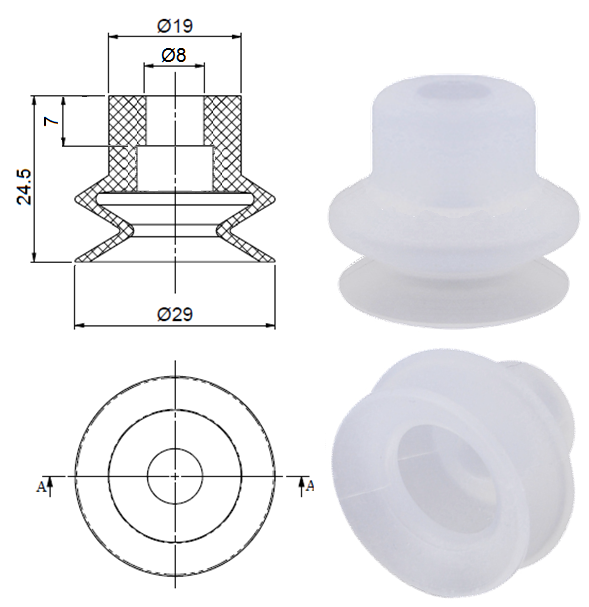

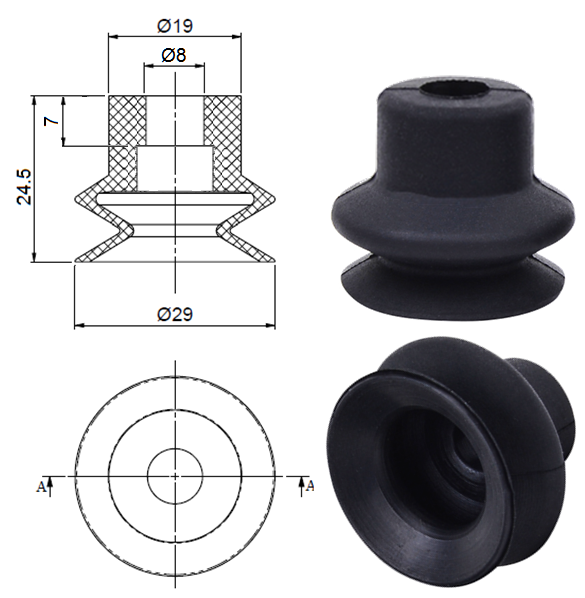

S 29 25

• Tamanho (mm): 29
• Peso (gr): 5,6
• Raio Min. de curvatura (mm): 25
• Altura na sucção a vácuo (mm): 20

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S29-25 Mudras possui perfeito intercambiamento com superfícies planas e curvas p/ uso genérico sendo Ventosa Tipo fole simples de 30 mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 590

Movimentação Vertical (gr): 290

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 1,78

Movimentação Vertical (gr): 890

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 2,58

Movimentação Vertical (Kg): 1,23

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
