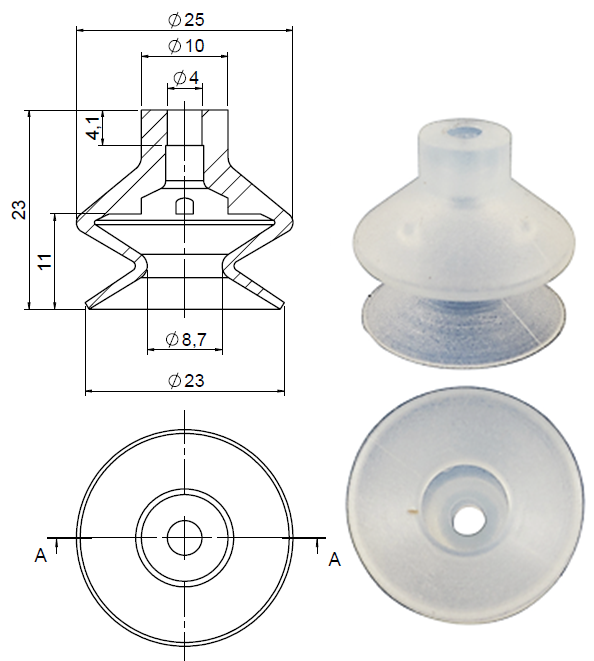

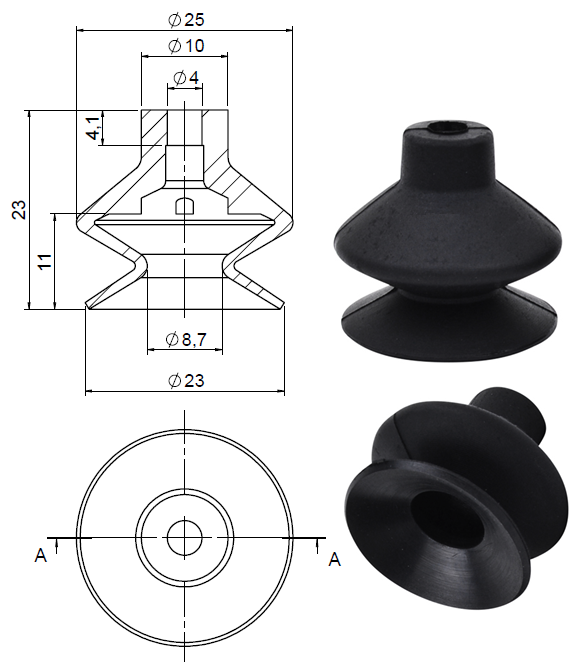

S 23 23

• Tamanho (mm): 23
• Peso (gr): 2,3
• Raio Min. de curvatura (mm): 18,5
• Altura na sucção a vácuo (mm): 14

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S23-23 Mudras possui similaridade para substituição dos modelos de Ventosa Tipo VSA25SIT5 | B1.5-25-SIT | FGA 25 SI-55 N016 | VCC-B-094-S | VSA25NBR | B1.5-25-NBR | FGA 25 NBR-55 N016 | VCC-B-094-N.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 362

Movimentação Vertical (gr): 181

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (kg): 1,09

Movimentação Vertical (gr): 548

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (kg): 1,64

Movimentação Vertical (gr): 821

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
