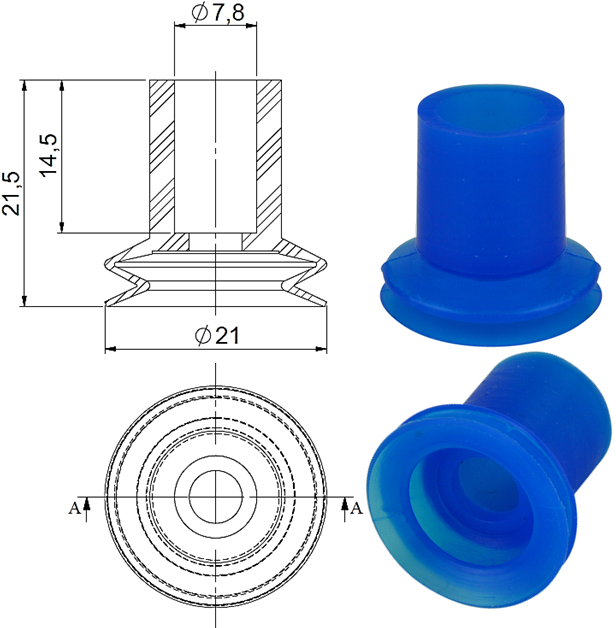

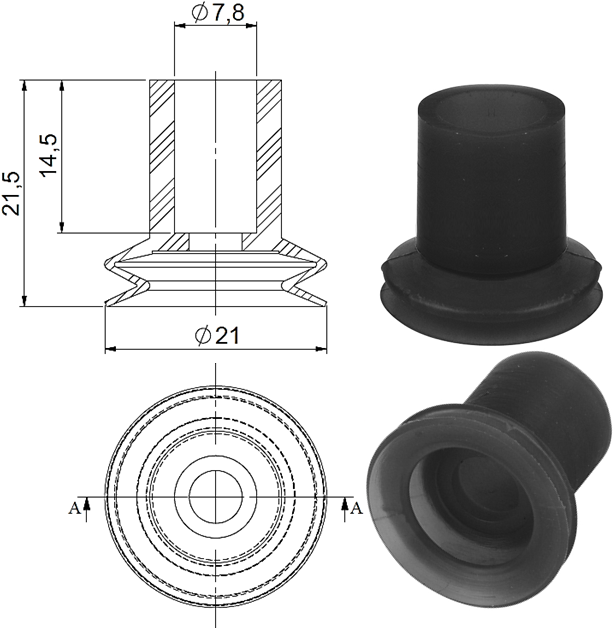

S 21 22

• Tamanho (mm): 21
• Peso (gr): 2,04
• Raio Min. de curvatura (mm): 22,5
• Altura na sucção a vácuo (mm): 18

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S21-22 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo 15B.022.001.02R | V9 | L3623A | 15B.022.001.02B | V35 | 9-RB-0023-11-01.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 263

Movimentação Vertical (gr): 131

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (gr): 790

Movimentação Vertical (gr): 390

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (kg): 1,10

Movimentação Vertical (gr): 590

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
