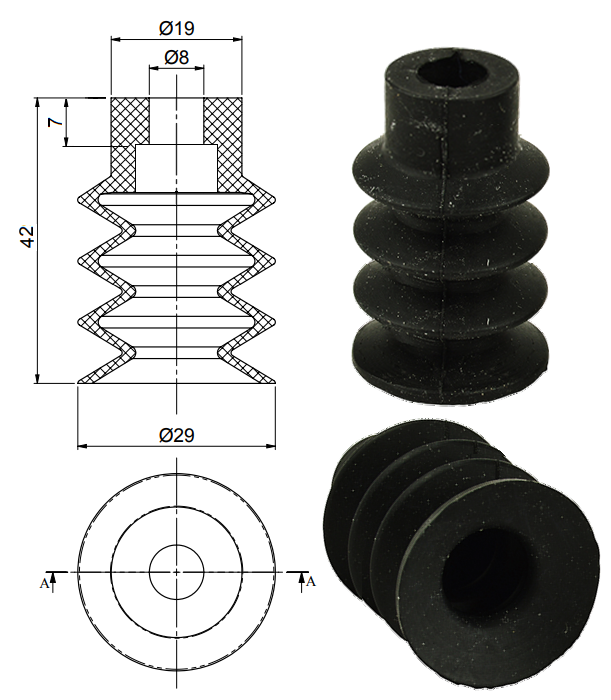

M 29 42

• Tamanho (mm): 29
• Peso (gr): 7
• Raio Min. de curvatura (mm): 30
• Altura na sucção a vácuo (mm): 27

  Ventosas com 3,5 foles para movimentação de peças de sensíveis com efeito de amortecimento e peças de com superfícies irregulares, curvas, superfícies côncavas e convexas.Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa M29-42 Mudras possui similaridade c/ 230.030.027.02 - 30mm 3,5 fole e intercambiamento com superfícies planas e curvas p/ uso genérico sendo Ventosa Tipo fole triplo de 30 mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 595

Movimentação Vertical (gr): 295

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 1,8

Movimentação Vertical (gr): 895

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 2,68

Movimentação Vertical (Kg): 1,33

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
