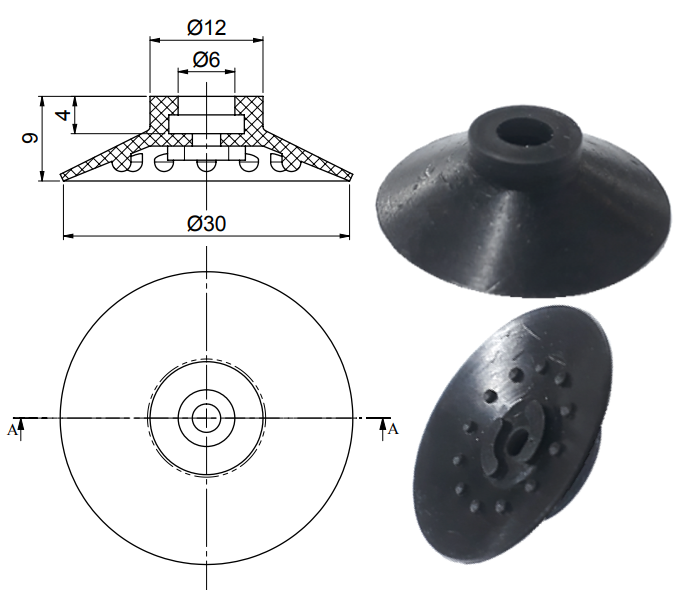

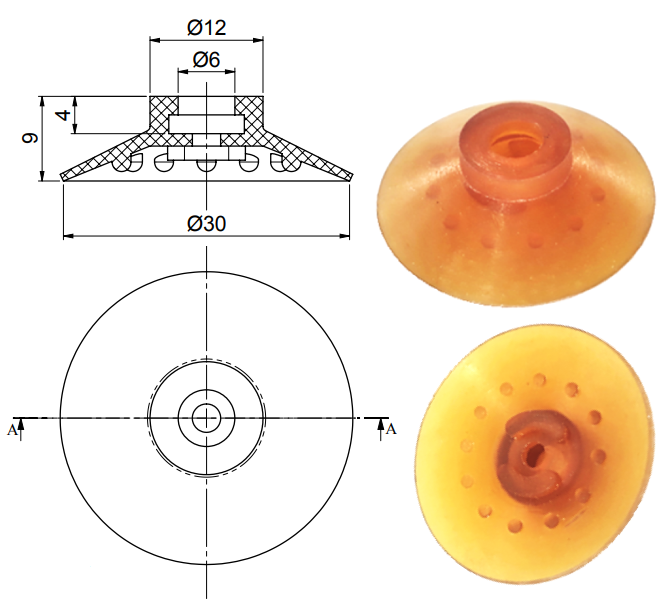

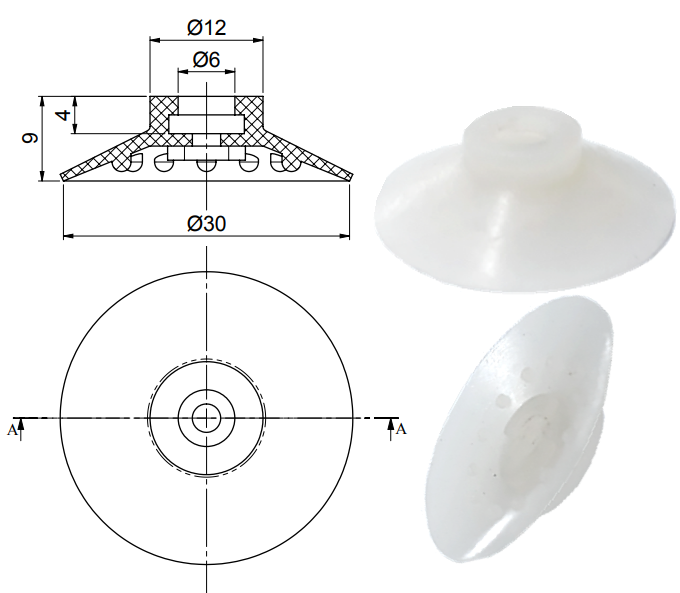

F 30 9

• Tamanho (mm): 30
• Peso s/ conexão (gr): 4
• Raio Min. de curvatura (mm): 52
• Altura na sucção a vácuo s/ conexão (mm): 6,8

  Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.
•
  IMPORTANTE: Ventosa F30-9 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo  VAS-30-1/4 | VAS-30-1/8 | fole simples de 30 mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação c/ conexão por interferência:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 594

Movimentação Vertical (gr): 294

Capacidade de elevação c/ conexão por interferência:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 1,78

Movimentação Vertical (gr): 893

Capacidade de elevação c/ conexão por interferência:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 2,68

Movimentação Vertical (Kg): 1,33

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
