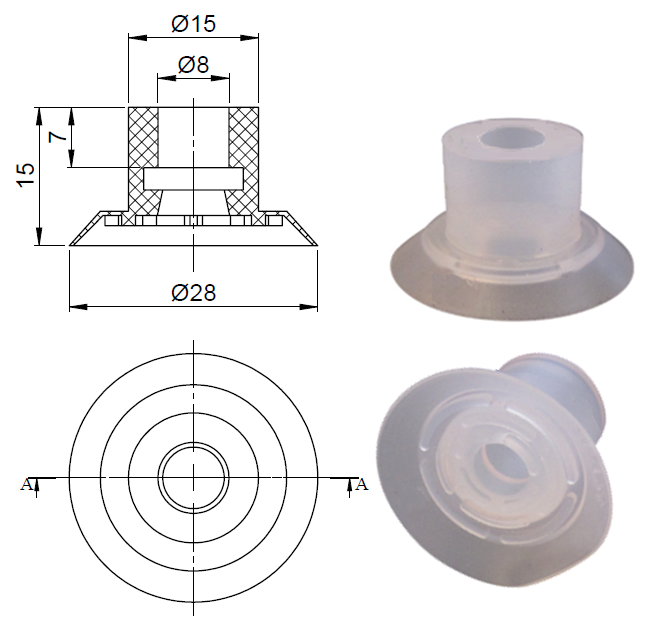

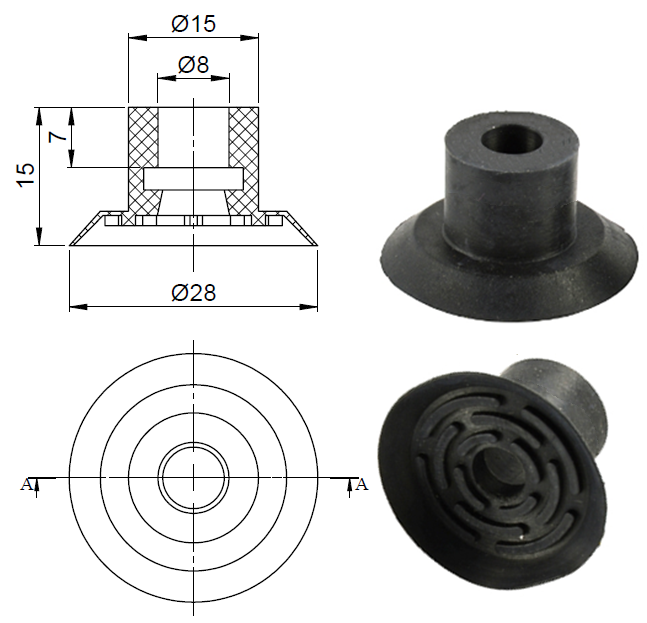

F 28 15

• Tamanho (mm): 28
• Peso (gr): 0,99
• Raio Min. de curvatura (mm): 39,5
• Altura na sucção a vácuo (mm): 13,5

  Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa F28-15 Mudras possui substituição recomandada nos modelos de Ventosa Tipo  SGP28 | ZP3P-28 | Ventosa plana com borda fina de 28 mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação c/ conexão por interferência:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 412

Movimentação Vertical (gr): 204

Capacidade de elevação c/ conexão por interferência:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 1,23

Movimentação Vertical (gr): 616

Capacidade de elevação c/ conexão por interferência:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 1,85

Movimentação Vertical (gr): 929

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
