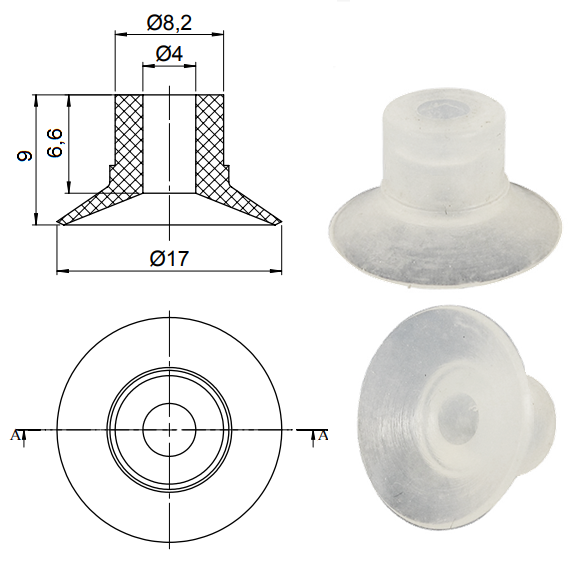

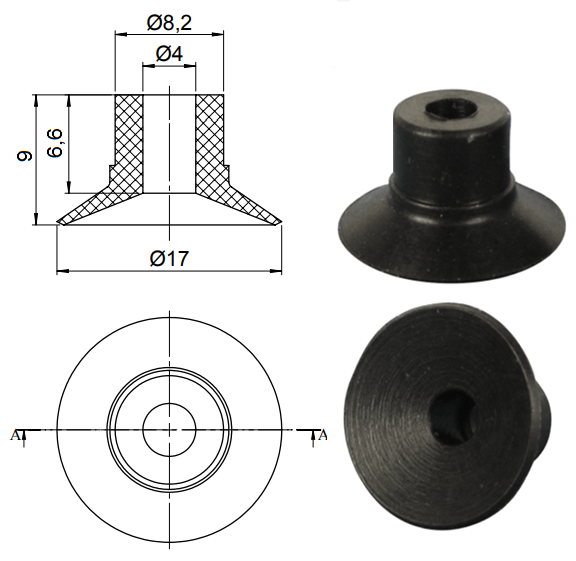

F 17 9

• Tamanho (mm): 17
• Peso (gr): 0,09
• Raio Min. de curvatura (mm): 18
• Altura na sucção a vácuo (mm): 7

  Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa F17-9 Mudras possui similaridade para os modelos de Ventosa Tipo VPU15 | VU15 | U15.10 | U15 | XP-U15 | GSV U15 10 | GSV FON 16 | VCR-U15P-C | VU15-WS | U15.20 | U15.21 | GSV FOS 16 | VCR-U15P-S | GSV U15 20, | VCR-U15P-RS.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 176

Movimentação Vertical (gr): 86

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (gr): 539

Movimentação Vertical (gr): 267

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (gr): 807

Movimentação Vertical (gr): 403

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
