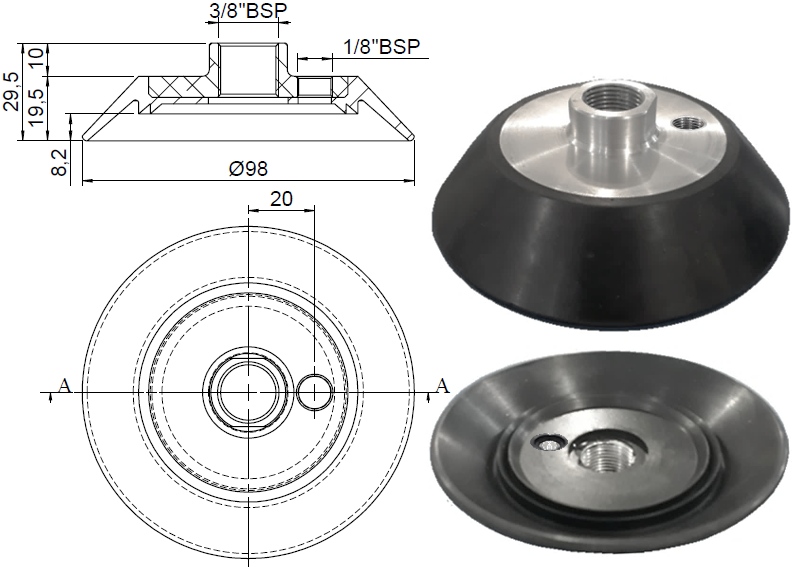

F 100 20

• Tamanho (mm): 100
• Peso (gr): 108
• Raio Min. de curvatura (mm): 140
• Altura na sucção a vácuo (mm): 20

• Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

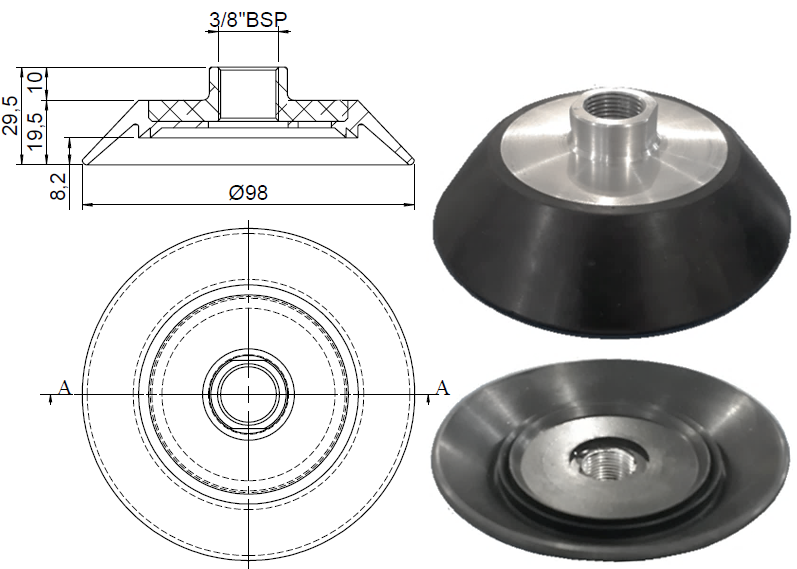

  IMPORTANTE: Ventosa F100-20 Mudras possui similaridade p/ substituição no modelo de Ventosa Tipo 13.100.054.01 | MF100-NBR-G3/8F - Ventosa de borracha plana de 100mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (Kg): 7,2

Movimentação Vertical (Kg): 3,6

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 21,6

Movimentação Vertical (Kg): 10,8

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 32,4

Movimentação Vertical (Kg): 16,2

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
