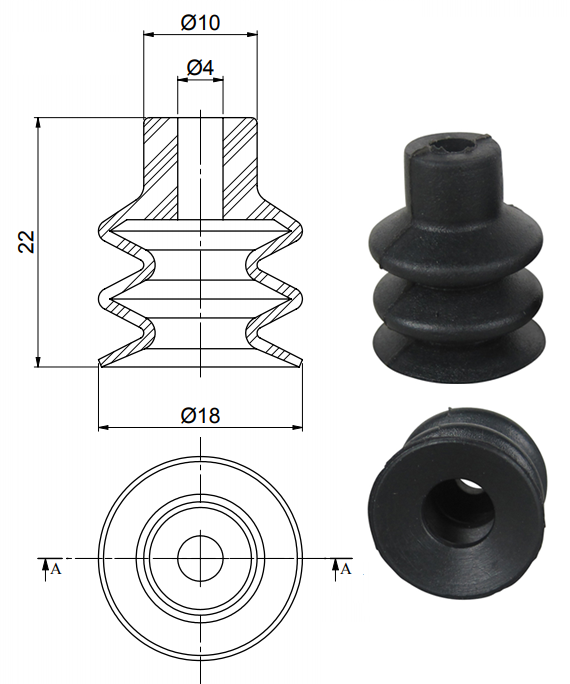

D 18 22

• Tamanho (mm): 18
• Peso (gr): 2
• Raio Min. de curvatura (mm): 17,5
• Altura na sucção a vácuo s/ conexão (mm): 13,5

  Ventosas com 2,5 foles para movimentação de peças de sensíveis com efeito de amortecimento e peças com superfícies irregulares, curvas, superfícies côncavas e convexas. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa D18-22 Mudras possui recomendação para substituição nos modelos de Ventosa Tipo  VS18NBR | B2.5-18-NBR | FG 18 NBR-55 N016 | VN3 18 N | VCC-B-069-N | VS18SIT5 | B2.5-18-SIT | FG 18 SI | VN3 18 S | VAB-18 | VCC-B-069-S | Ventosa com fole 18 mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 210

Movimentação Vertical (gr): 100

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (gr): 630

Movimentação Vertical (gr): 310

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (gr): 960

Movimentação Vertical (gr): 480

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
