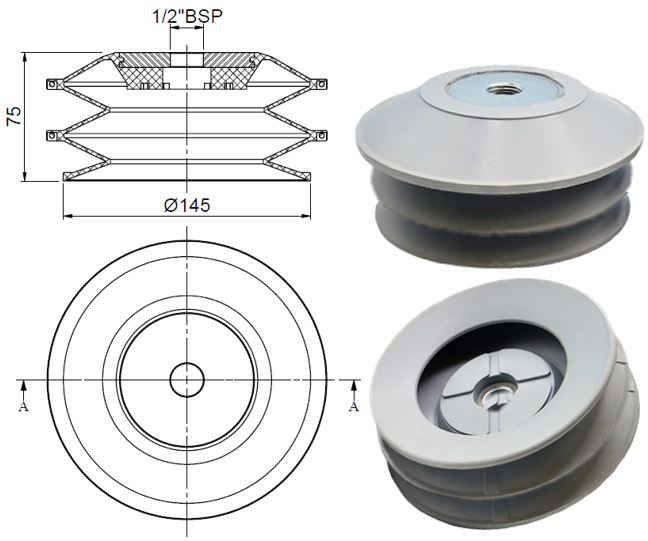

D 145 75

• Tamanho (mm): 145
• Peso (gr): 692
• Raio Min. de curvatura (mm): 170
• Altura na sucção a vácuo (mm): 21,5

  Ventosas com 2,5 foles para movimentação de peças de sensíveis com efeito de amortecimento e peças com superfícies irregulares, curvas, superfícies côncavas e convexas. Borda de vedação macia ou flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa D145-75 Mudras possui substituição recomendada  nos modelos de Ventosa Tipo FSGPL 150 NBR-55 G1/2-IG c/ 1,5 fole e intercambiamento com superfícies planas e curvas p/ uso genérico sendo Ventosa Tipo fole duplo de 145 mm.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (kg): 15,9

Movimentação Vertical (kg): 7,9

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 47,5

Movimentação Vertical (kg): 23,5

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 71

Movimentação Vertical (Kg): 35

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
