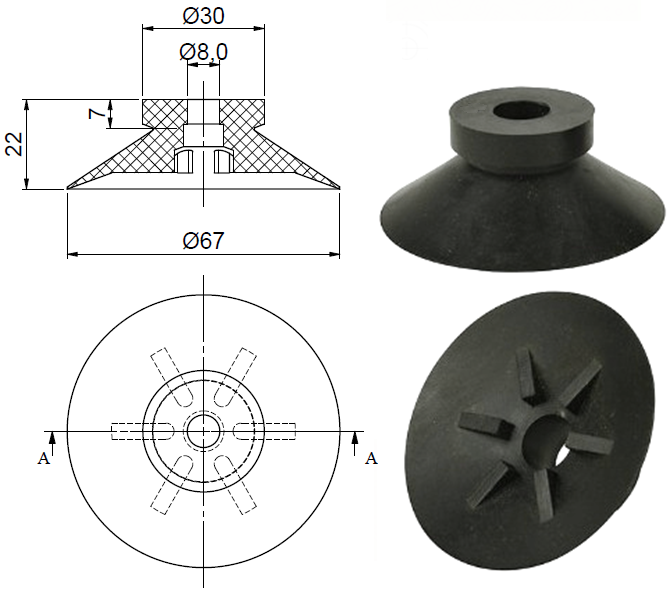

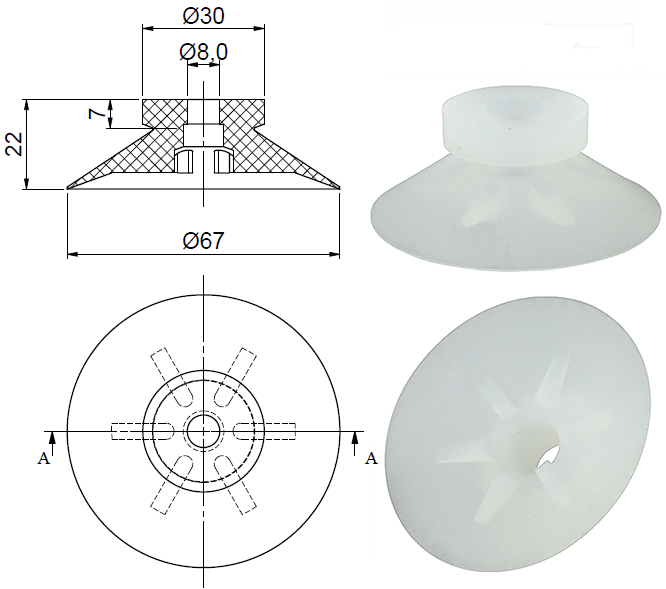

T 67 22

• Tamanho (mm): 67
• Peso (gr): 11
• Raio Min. de Curvatura (mm): 253
• Altura na sucção a vácuo (mm): 18

Ventosa Tooling, redonda com lábio de vedação fino e flexível com superfície de suporte estabilizadora para peças planas e manuseio suave de peças de superfícies sensíveis e frágeis.

IMPORTANTE: Ventosa T67-22 Mudras possui perfeito intercambiamento nos modelos de Ventosa 016528N | 016528S | Parabólicas p/ uso em maquinários de movimentação de folhas de flandres entre outras aplicações.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (kg): 2,79

Movimentação Vertical (kg): 1,39

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (kg): 8,39

Movimentação Vertical (kg): 4,19

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (kg): 12,5

Movimentação Vertical (kg): 6,29

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
