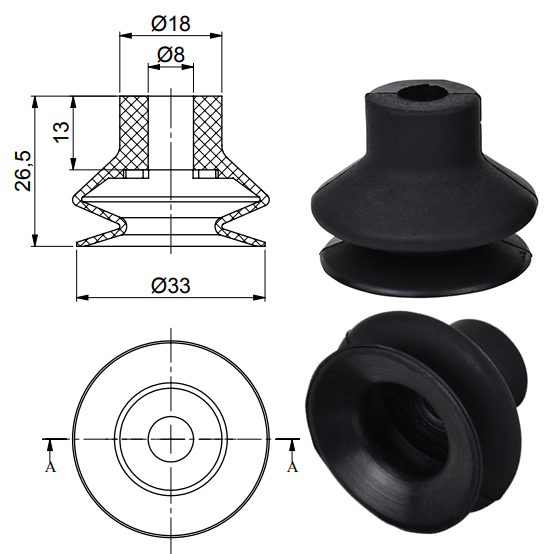

S 33 26

• Tamanho (mm): 33
• Peso (gr): 6,8
• Raio Min. de curvatura (mm): 44
• Altura na sucção a vácuo (mm): 17,5

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S33-26 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo VSA33 | B1.5-33 | FGA 33 NBR-55 N018 | 10.01.06.00130 | 23.033.039.1 | 5427A107 | VCC-B-130-N | 5427A107 | FGA 33 SI-55 N018 | 10.01.06.00126 | 23.033.039.2 | VCC-B-130-S | 3766A28 | FGA 33 HT1-60 N018.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 721

Movimentação Vertical (gr): 358

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 2,16

Movimentação Vertical (kg): 1,07

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 3,24

Movimentação Vertical (Kg): 1,61

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
