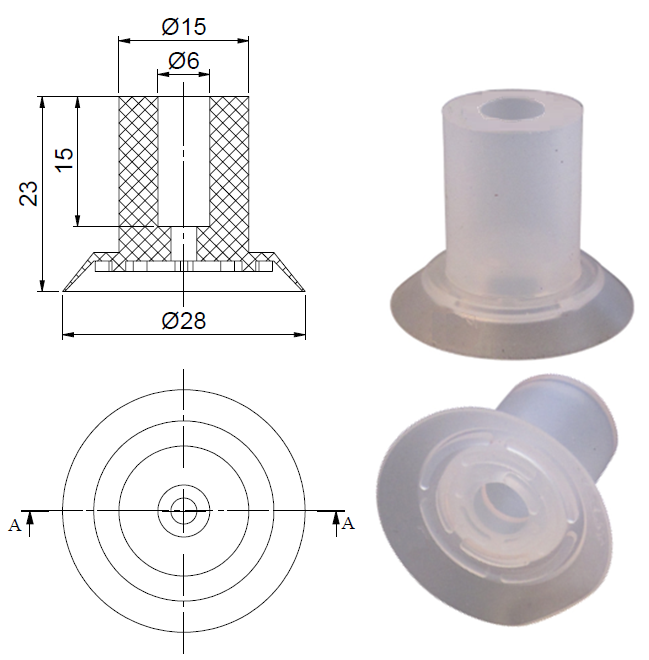

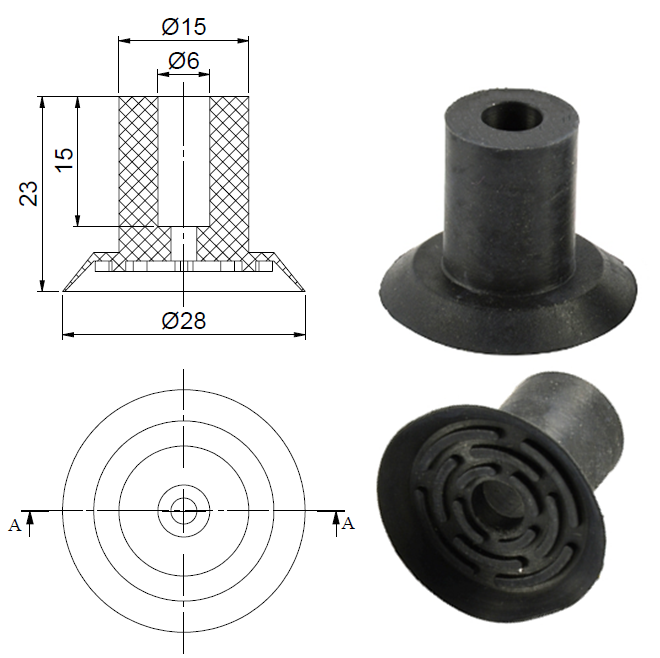

F 28 23

• Tamanho (mm): 28
• Peso (gr): 2,7
• Raio Min. de curvatura (mm): 33
• Altura na sucção a vácuo (mm): 20,2

  Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa F28-23 Mudras permite a substituição para os modelos de Ventosa Tipo 013024S | 012724S | 10.030.102.02/40 | 10.030.102.02 | KPS-6-S | KPS-6-WS | KPS-6-WS | SGP 30 SI-50 N033 | SGP30 | 104.027.062.3 e planas de 27 mm com presilhas.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 480

Movimentação Vertical (gr): 240

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 1,44

Movimentação Vertical (gr): 721

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 2,17

Movimentação Vertical (Kg): 1,08

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
