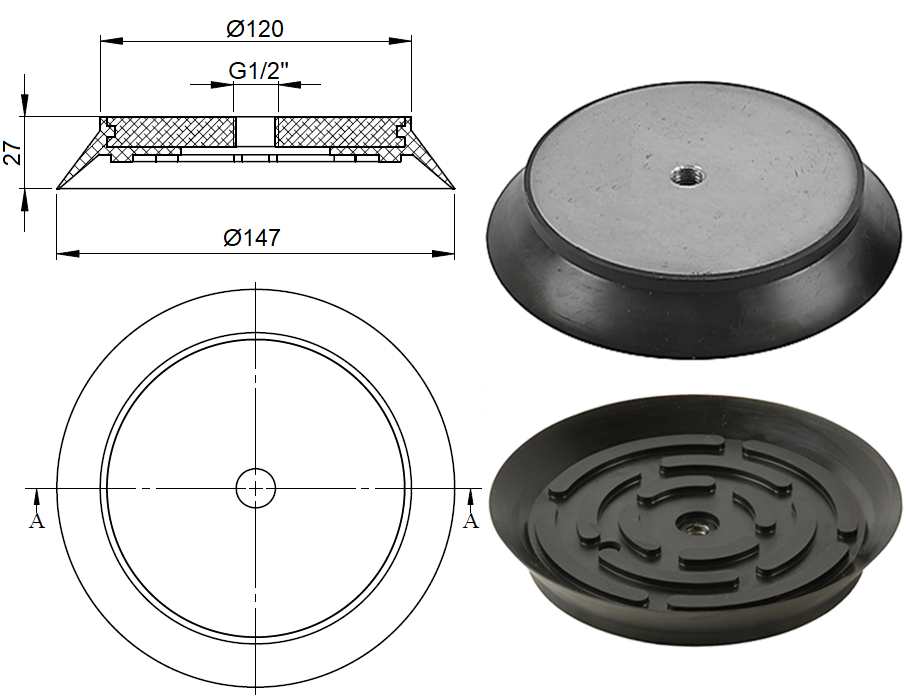

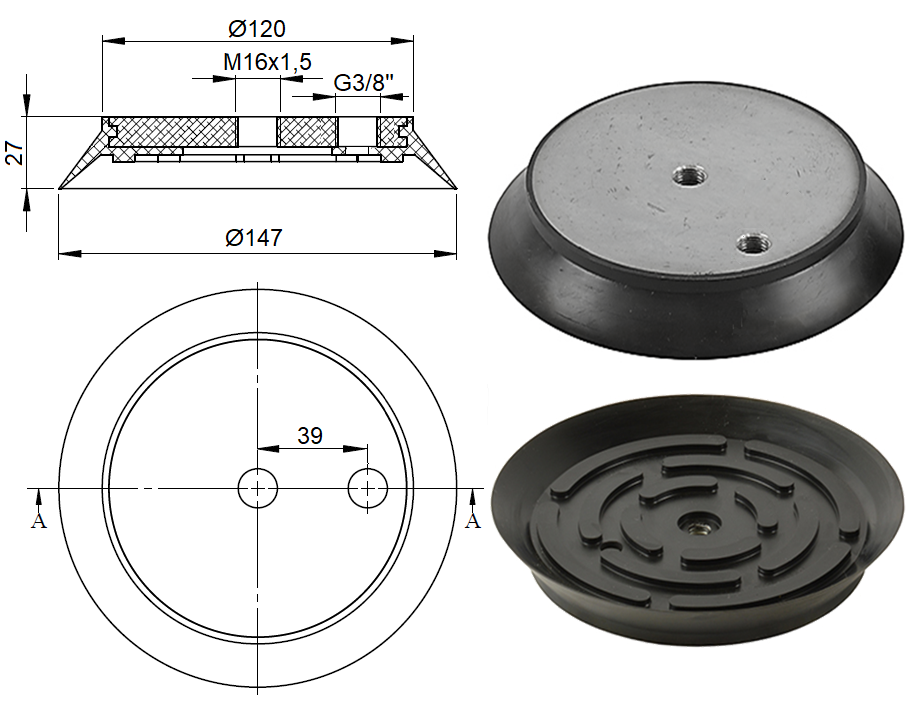

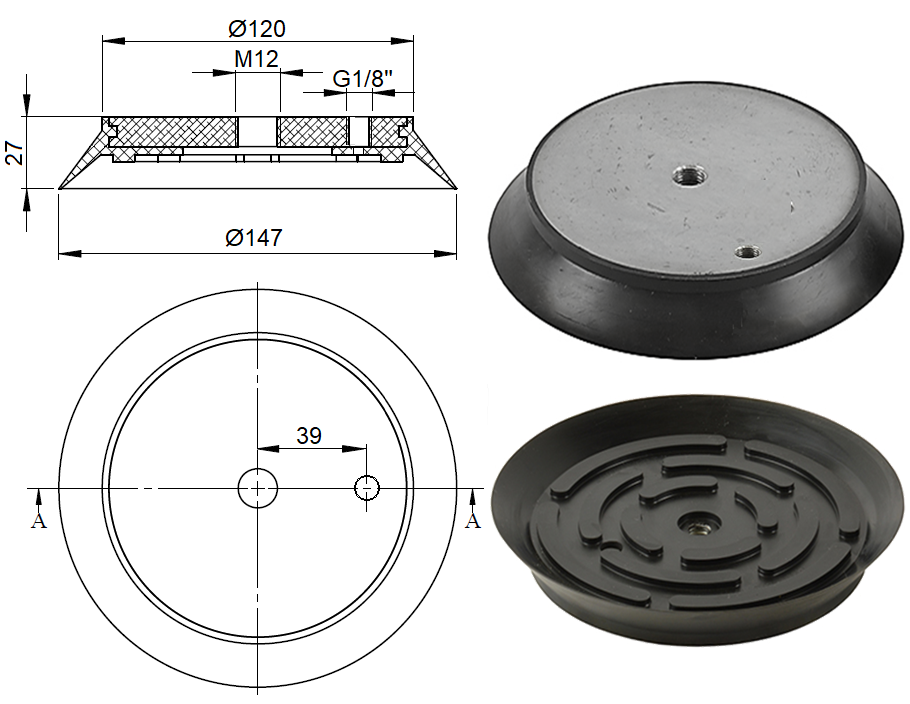

F 147 27

• Tamanho (mm): 147
• Peso (gr): 829
• Raio Min. de curvatura (mm): 262
• Altura na sucção a vácuo (mm): 16,5

  Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa F147-27 Mudras possui aspectos de similaridade na substituição nos modelos de Ventosa Tipo 0815015A | Ventosa plana de NBR de 150 mm com presilhas.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (kg): 14,90

Movimentação Vertical (kg): 7,45

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 44,72

Movimentação Vertical (kg): 22,36

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 67,09

Movimentação Vertical (Kg): 33,54

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
