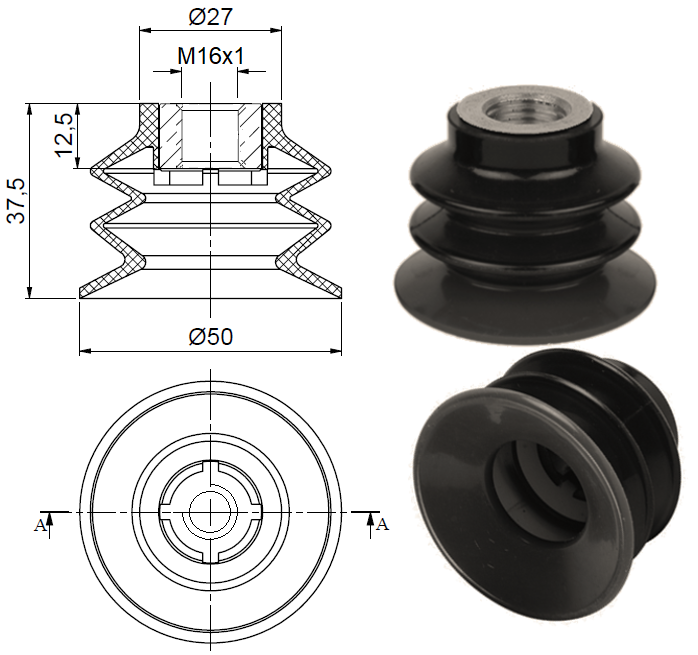

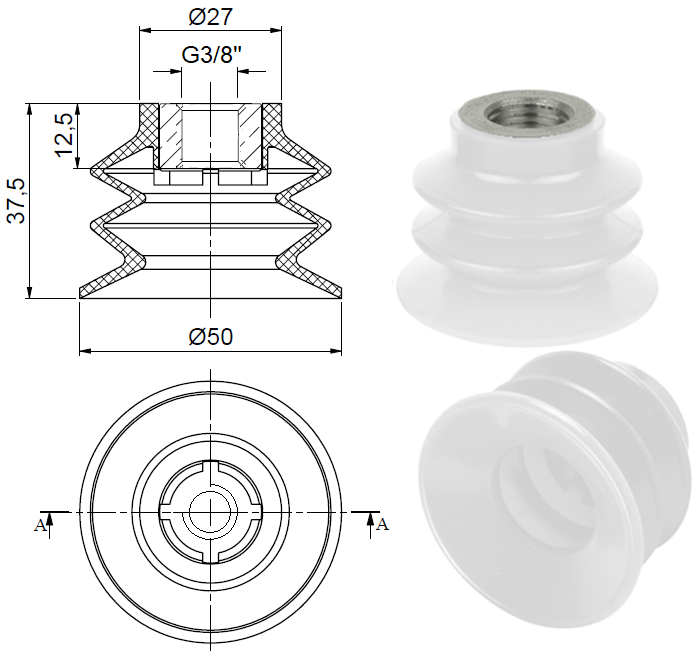

D 50 38

• Tamanho (mm): 50
• Peso (gr): 24
• Raio Min. de curvatura (mm): 57,5
• Altura na sucção a vácuo (mm): 17,5

  Ventosas Double com 2,5 foles para movimentação de peças de sensíveis com efeito de amortecimento e peças de com superfícies irregulares, curvas, superfícies côncavas e convexas. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa D50-38 Mudras possui similaridade no intercambiamento nos modelos de Ventosa Tipo 0104729 | 0104529 | 21.050.170.16 | XP-2B50 | GSV BDD 52 | 1827 | CMB50.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (Kg): 1,6

Movimentação Vertical (gr): 825

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 4,96

Movimentação Vertical (Kg): 2,48

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 7,45

Movimentação Vertical (Kg): 3,7

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
