Ventosa Style - Y 51 20

Ventosas planas simples (redondas) com adaptação ideal a superfícies irregulares e manuseio de chapas com superfícies oleosas ou secas, bem como peças com superfícies convexas ou côncavas. Máxima absorção de forças laterais e resistente ao desgaste em processos altamente dinâmicos.

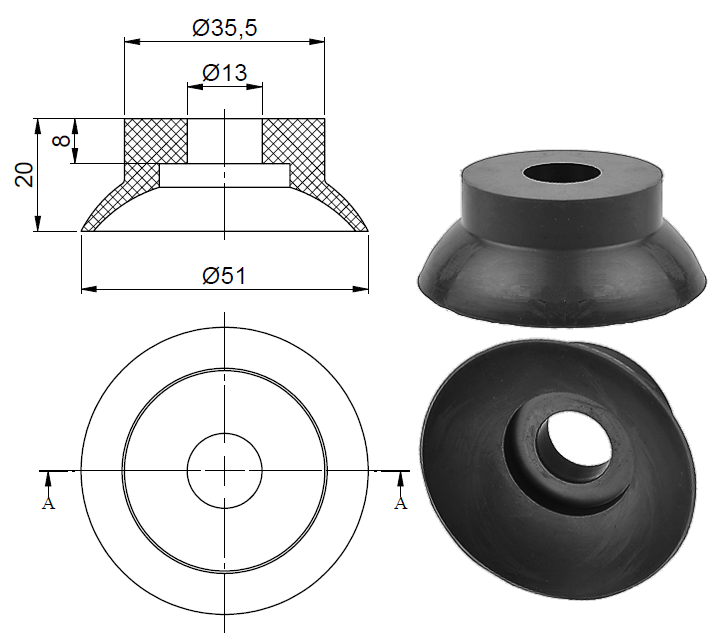

Ventosa Y51-20-NBR.png
Y 51 20 NBR
  • Tamanho (mm): 51
  • Material: NBR (Nitrílica) é um excelente composto versátil para a indústria em geral. Possui vasta utilização global devido ao seu desempenho superior em muitas categorias como por exemplo a superior resistentencia ao desgaste com uma boa sensação de borracha e memória. Nossa fabricação própria incorpora os mais nobres ingredientes, tornando possível sua utilização para o uso geral.
  • Peso (gr): 13
  • Raio Min. de curvatura (mm): 60



Propriedade do material:

  • Resistência ao desgaste: Boa
  • Óleo: Boa
  • Tempo e Ozônio: Excelente
  • Faixa de temperatura: -20 / +100ºC

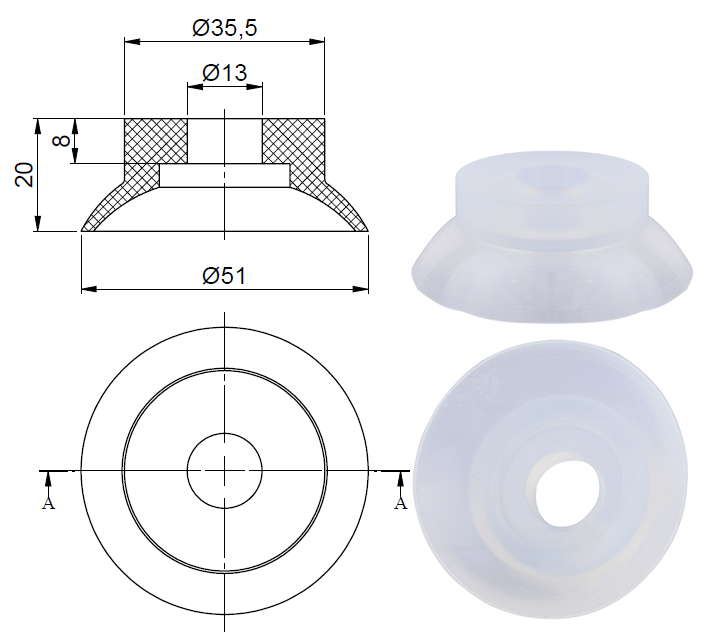

Ventosa Y51-20-SITRA.png
Y 51 20 SI
  • Tamanho (mm): 51
  • Material: Silicone TR obtido a partir de areia de sílica é aditivado sendo o principal material para aplicações onde as variações ao calor ou ao frio são necessárias mantendo a elasticidade e dureza superficial, e nenhuma mudança significativa nas propriedades mecânicas; é muito estável ao ozônio e raios ultravioleta e possui excelente resistência às intempéries sem quaisquer aditivos, excelentes propriedades isolantes, não é tóxica, insípida, inodora, não adesiva é possui boa resistência a ruptura e ao rasgamento quando submetido ao alto índice de repetição. No entanto possui resistência moderada a óleo e solvente.
  • Peso (gr): 13
  • Raio Min. de curvatura (mm): 60



Propriedade do material:

  • Resistência ao desgaste: Boa
  • Óleo: Boa
  • Tempo e Ozônio: Excelente
  • Faixa de temperatura: -70 / +200ºC

Destaques do produto:

  • Ventosas com perfíl raiado, especialmente estruturada para força de retenção máxima onde necessita maior força lateral de elevação do objeto para alcançar boa precisão e levantamento seguro em altas acelerações com superfícies planas, especialmente superfícies curvas.
  • Possuir uma capacidade de força significativamente aumentada para o manuseio de peças com superfícies oleosas e superfícies convexas.
  • Opções de materiais para contato com produtos a temperaturas de -29 a 204ºC para trabalhos contínuos, podendo suportar em curto espaço de tempo, -70 até 316ºC (tempos de ciclo curtos).
  • Conexão de encaixe por interferência à peça de elastômero.
Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (Kg): 1,51

Movimentação Vertical (gr): 793

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 4,77

Movimentação Vertical (Kg): 2,38

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 7,15

Movimentação Vertical (Kg): 3,57


*Isenção de responsabilidade:

  • Capacidade de elevação para lidar com superfície não porosa.
  • Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
