Ventosa Double - D 60 54

Ventosas 2,5 foles ideal para superfícies irregulares, côncavas, convexas, inclinadas e na maioria dos casos eliminam a necessidade de amortecedores mecânicos ou giro esférico permitindo uma instalação mais simples e econônica. Mantem os níveis de vácuo ainda mais baixos prolongando ainda mais a vida útil da ventosa.

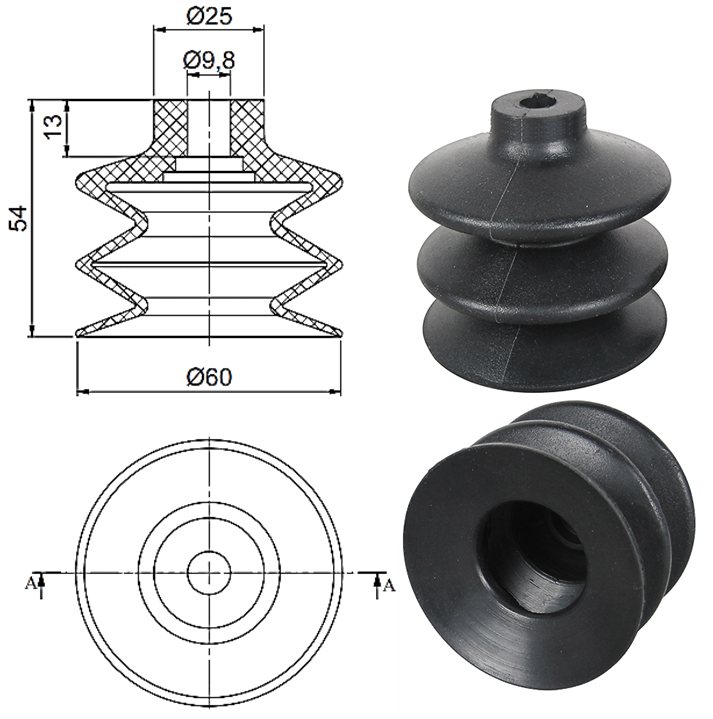

D 60 54 NBR
  • Tamanho (mm): 60
  • Material: O NBR (Nitrila) é um excelente composto versátil para a indústria em geral. Tem amplo uso global devido ao seu desempenho superior em muitas categorias, como resistência superior ao desgaste com boa sensação de borracha e memória. Nossa fabricação própria incorpora os ingredientes mais nobres, melhorando a resistência aos óleos e melhor resistência à tração, resistência à deformação residual e maior flexibilidade a baixas temperaturas, possibilitando sua utilização para uso geral.
  • Peso (gr): 49
  • Raio Min. de curvatura (mm): 75



Propriedade do material:

  • Resistência ao desgaste: Boa
  • Óleo: Boa
  • Tempo e Ozônio: Excelente
  • Faixa de temperatura: -20 / +100ºC

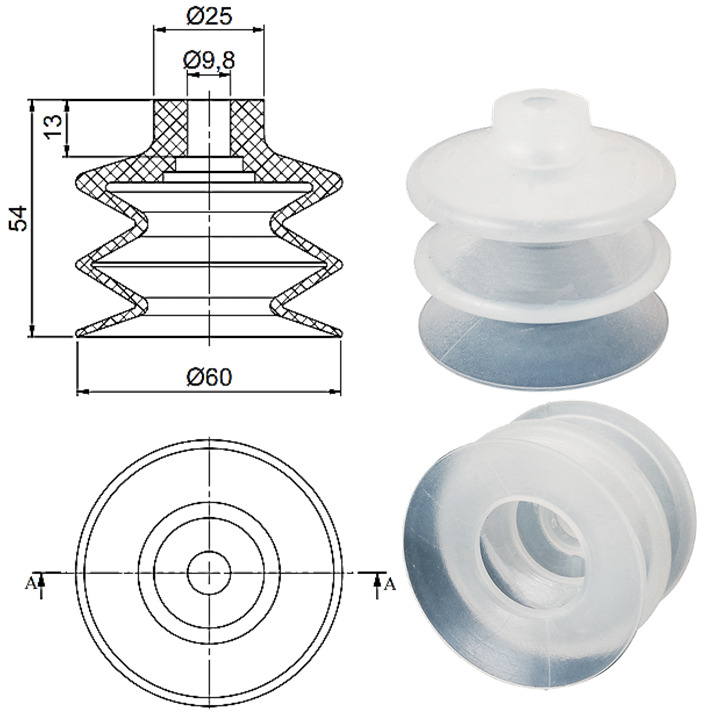

D 60 54 SI
  • Tamanho (mm): 60
  • Material: O silicone TR obtido da areia sílica é aditivo e é o principal material para aplicações onde são necessárias variações de calor ou frio, mantendo a elasticidade e a dureza superficial, e sem alteração significativa nas propriedades mecânicas; É muito estável ao ozônio e aos raios ultravioleta e possui excelente resistência às intempéries sem quaisquer aditivos, excelentes propriedades isolantes, é atóxico, insípido, inodoro, não adesivo e possui boa resistência à ruptura e rasgo quando submetido a uma alta taxa de repetição . No entanto, possui resistência moderada a óleos e solventes.
  • Peso (gr): 49
  • Raio Min. de curvatura (mm): 75



Propriedade do material:

  • Resistência ao desgaste: Boa
  • Óleo: Boa
  • Tempo e Ozônio: Excelente
  • Faixa de temperatura: -70 / +200ºC

Destaques do produto:

  • Ventosas com 2,5 foles para movimentação de peças de sensíveis com efeito de amortecimento e peças de com superfícies irregulares, curvas, superfícies côncavas e convexas.
  • Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.
  • Opções de materiais para contato com produtos a temperaturas de -29 a 204ºC para trabalhos contínuos, podendo suportar em curto espaço de tempo, -70 até 316ºC (tempos de ciclo curtos).
  • Conexão de encaixe por interferência à peça de elastômero.
Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (kg): 2,54

Movimentação Vertical (kg): 1,27

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (kg): 7,63

Movimentação Vertical (kg): 3,81

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (kg): 11,45

Movimentação Vertical (kg): 5,72


*Isenção de responsabilidade:

  • Capacidade de elevação para lidar com superfície não porosa.
  • Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
